Kabelbaum-Design: Wie man ECAD- und MCAD-Tools zu einem konsistenten Design Flow verknüpft

Obwohl der Konstruktionsprozess zunehmend mit digitalen Daten entlang einer digitalen Tool Chain arbeitet, gibt es oft noch eine “Trennung” zwischen der MCAD- und der ECAD-Welt, die schwierig, wenn nicht gar problematisch sein kann. Maschinenbauingenieure haben oft keinen Einblick in das Design des Kabelbaums und dessen Details. Ebenso müssen sich Elektroingenieure auf Abstandsmaße aus der mechanischen Welt verlassen.

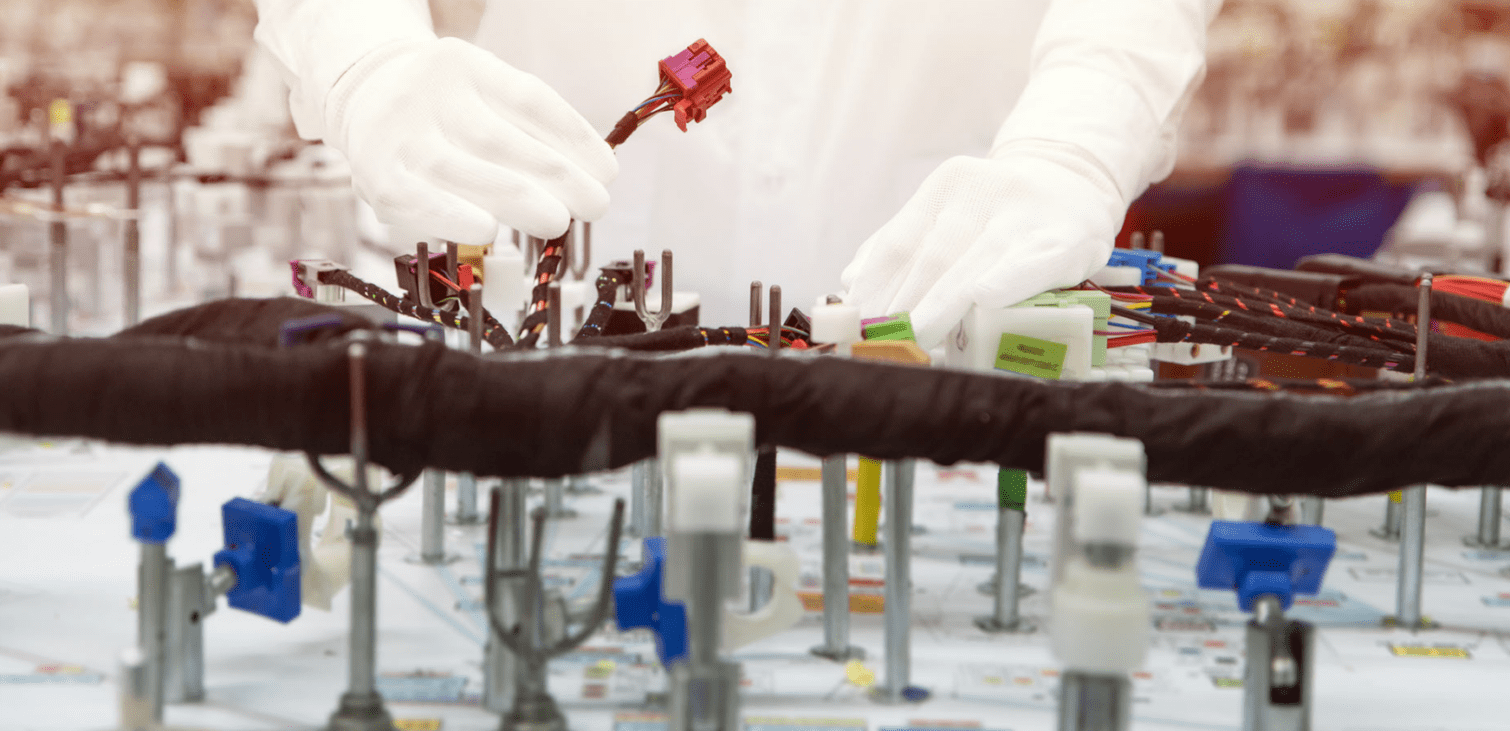

Einige Unternehmen verwenden daher immer noch mechanische Prototypen, um die Kabelbaumverläufe, -durchmesser und -längen zu bestimmen. Auch wenn auf diese Weise korrekte Informationen über die Kabelführung gewonnen werden, kann der Zeitverlust, der durch das Warten auf die Verfügbarkeit des Prototyps entsteht, dramatisch sein: Eine Vorlaufzeit von 16 Wochen für die Kabelbaumproduktion ist üblich, was zu Verzögerungen beim Bau der Maschinen, bei den Tests usw. führt.

Die Designplattform E3.series von Zuken eliminiert diese Zeitverluste durch die Kombination branchenführender Elektrodesign-Tools mit Funktionen zur Zusammenarbeit, die einen kontinuierlichen Informationsaustausch mit der MCAD-Welt ermöglichen. Mit der E3.3DRoutingBridge können Schaltplan- und Verbindungsinformationen aus E3.series mit allen wichtigen MCAD-Systemen verknüpft werden, um ein gleichzeitiges mechanisches und elektrisches Design zu ermöglichen.

Kabelbaumkonstruktion – 3D-MCAD-Aufgabe oder ECAD-Kompetenz?

In der Industrie gibt es jedoch keinen allgemein akzeptierten und bevorzugten Design-Flow zwischen Elektrotechnik und Mechanik: Einige Unternehmen ziehen es vor, dass der physische Kabelbaumentwurf in der Mechanikabteilung durchgeführt wird, während andere es vorziehen, dass das detaillierte Kabelbaumlayout in der ECAD-Umgebung erstellt wird. Natürlich muss der Kabelbaum im 3D-MCAD-Modell dargestellt werden. Dennoch handelt es sich im Grunde um eine elektrische Komponente, die sehr eng mit dem Schaltplanentwurf verbunden ist.

Natürlich ist es wichtig, alle relevanten mechanischen Definitionen des Kabelbaums mit allen Details wie topologischer Vernetzung oder Bündellängen für das elektrische Design zu verwenden. Für diese anspruchsvolle Aufgabe bietet Zuken mit dem E3.3DTransformer eine Antwort auf die Herausforderungen der MCAD-Integration: Er ist in der Lage, native 3D-Daten der führenden MCAD-Systeme sowie Industriestandardformate wie JT zu lesen und mit Hilfe einer regelbasierten Extraktions-Engine das geometrische Kabelbaumdesign in ein elektromechanisches Topologie-Datenmodell mit allen relevanten Objekten zu transformieren.

Beseitigung von Inkonsistenzen bei der Darstellung von Kabelbäumen in MCAD-Modellen

Darüber hinaus verfügt E3.3DTransformer über hervorragende Funktionen zur Erkennung und Korrektur von Inkonsistenzen in 3D-MCAD-Konstruktionen, so dass die Arbeit in ECAD ohne Verzögerung fortgesetzt werden kann, während die MCAD-Quelldaten korrigiert werden. Das resultierende elektromechanische Topologiedatenmodell wird dann geglättet und in eine E3.formboard-Kabelbaumzeichnung importiert, die mit Hilfe der umfangreichen Funktionalität von E3.formboard mit umfassenden Bemaßungsinformationen ergänzt werden kann.

Es versteht sich von selbst, dass es auch einen Update-Prozess gibt, der es ermöglicht, die fertige Kabelbaumzeichnung mit einer MCAD-Darstellung zu synchronisieren und Änderungen wie geänderte Kabelbündellängen oder hinzugefügte/gelöschte Kabelbündel zu aktualisieren.

Mit den kombinierten Funktionen von E3.3DRoutingBridge und E3.3DTransformer unterstützt die E3.series-Plattform von Zuken alle Arten von Branchenverfahren. Unabhängig davon, welchen Ansatz der Kunde bevorzugt, das Ergebnis ist immer eine konsequente Reduzierung der Entwicklungszeit und -kosten.

In unserem On-Demand-Webinar erfahren Sie, wie Sie eine effektive ECAD-MCAD-Zusammenarbeit für einen reibungslosen Designfluss von Anfang bis Ende implementieren:
