Der Digitale Zwilling im Schaltschrankbau
Der „digitale Zwilling“ des Schaltschranks enthält alle für die Automatisierung und Steuerung der einzelnen Bearbeitungsschritte in der Fertigung und Montage erforderlichen Daten.
Menu
Ein digitales Modell als Basis
E3.series liefert vollständige digitale Informationen für die Automatisierung der Fertigungs- und Montageschritte im Schaltschrankbau. Mit einer objektorientierten Architektur bietet E3.series einen integrierten und konsistenten Designansatz. E3.series deckt alle Planungsschritte ab – vom Schaltplan bis zum Schaltschrankaufbau mit Datenaufbereitung für Schaltschrankfertigung und Kabelkonfektionierung.
Schaltschrankaufbau in 3D
Die Signallogik wird aus dem Schaltplan übernommen und die Drähte können automatisch durch die Kanäle in dem Schaltschrank geführt werden, wobei der kürzeste Weg und eventuelle Trennungsanforderungen berücksichtigt werden, die Füllkapazität des Kanals wird ebenfalls überprüft. Die Länge jedes Drahtes wird berechnet. Mit speziellen Links zu den Kabelvorbereitungsmaschinen können Kabel automatisch abisoliert, gecrimpt und markiert werden. Damit ist E3.panel eine durchgängige Engineering Lösung für den zukunftsfähigen Schaltschrankbau.
Steuerung von Bearbeitungsmaschinen
Der „digitale Zwilling“ des Schaltschranks als vollständige digitale Repräsentation enthält alle für die Automatisierung und Steuerung der einzelnen Bearbeitungsschritte erforderlichen Daten. Ein vollständig in E3.Series beschriebenes Datenmodell beinhaltet dementsprechend alle Informationen für die Fertigung des Schaltschranks. Dazu zählen die Datenausgabe für
- Kabelkonfektionier-Automaten,
- NC-Bohr- und Fräsmaschinen,
- das Ablängen von Kabelkanälen und Halteschienen sowie
- die digital geführte Verdrahtung und Inbetriebnahme-Prüfung

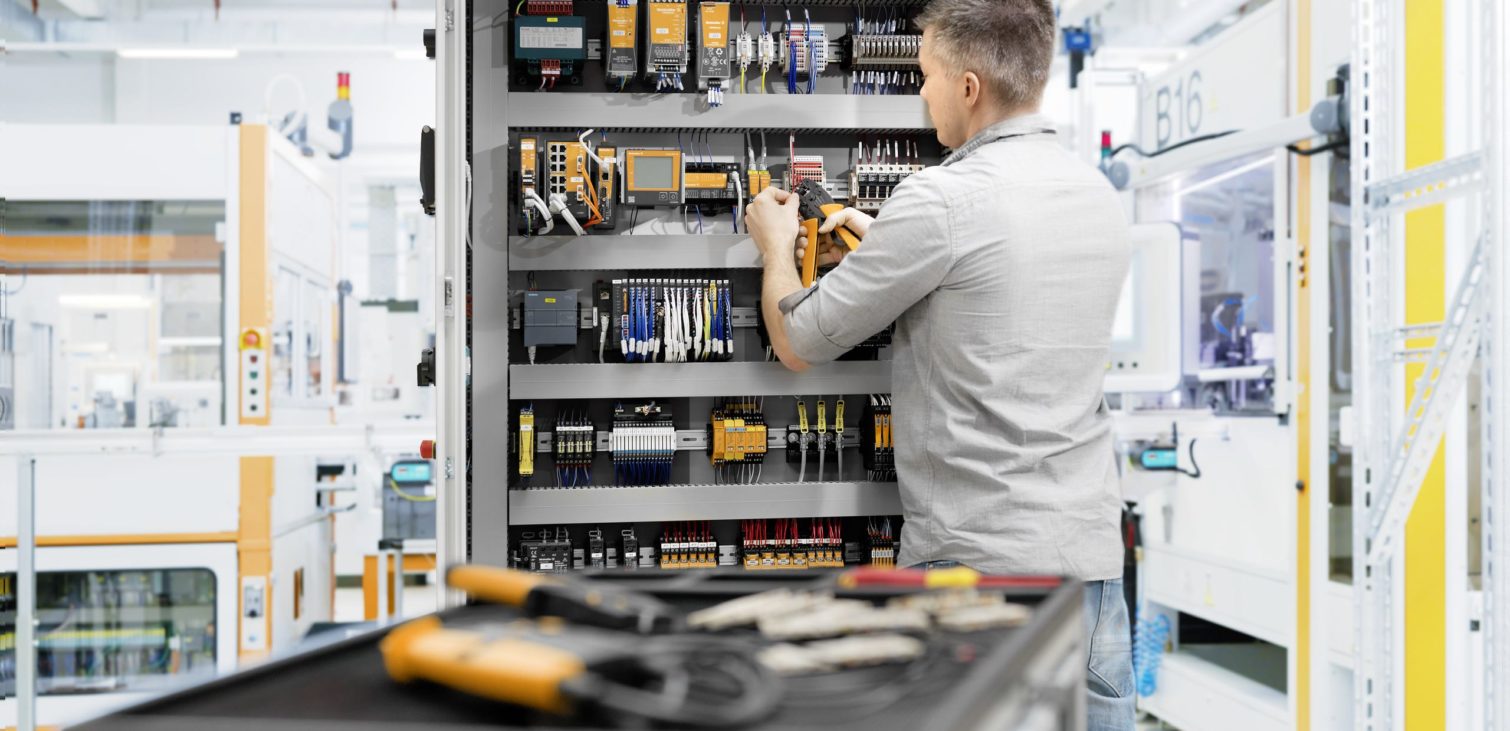

Unterstützung für Montage und Verdrahtung
Über eine große Auswahl von fertigen Ergänzungsmodulen wie E3.Assembling-Cockpit, E3.Wiring-Cockpit, E3.Wiring-Checks und der Export zum ELAM-System von Armbruster Engineering können die mit E3.series generierten Daten für die Unterstützung der Schaltschrankmontage und -verdrahtung genutzt werden. Weiterhin bestehen Export- und Import-Funktionalitäten zu Klemmenleistenkonfiguratoren wie dem Weidmüller Configurator (WMC).
Modular konfigurierbar für Ihre Anforderungen und Arbeitsabläufe
E3.series ist ein modular aufgebautes System, das einen effizienten und präzisen Gestaltungs- und Fertigungsprozess für die Elektroplanung, Fluidplanung, Kabelplanung bis hin zum maßstäblichen Kabelbaum- und Schaltschrankaufbau unterstützt.
