Multi-Board Constraint Browser zum Anzeigen und Analysieren von Verbindungen auf Systemebene
CR-8000 Design Force
Zusätzlich zu den hochentwickelten Funktionen für das PCB-Layout bietet Design Force die Möglichkeit des Co-Designs von Chips, Gehäusen und Leiterplatten, so dass ein hierarchisches 3D-Design in Echtzeit ermöglicht wird. Auf diese Weise können Entwicklungsteams parallel jede beliebige Kombination aus fortschrittlichen Stack-Düsen, Gehäusen und elektrischen Leiterplatten erstellen.
Automatische Zuordnung von Ball-Grid Kontakten mit der Fähigkeit, komplexe Routingmuster zu optimieren
Eine durchgängige Entwicklungsumgebung für Hochgeschwindigkeitsdesigns mit Constraint-Management und SI- und PI-Analyse

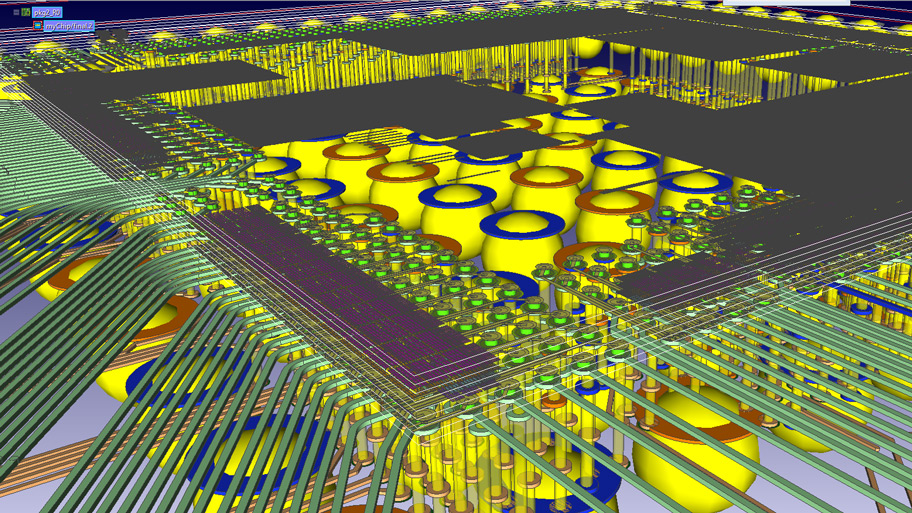

Leistungsstarke Routing-Werkzeuge für schnelle Machbarkeitsstudien und detaillierte RDL- und Bump-Muster für Signalpfade und Strom- und Masse-Netze

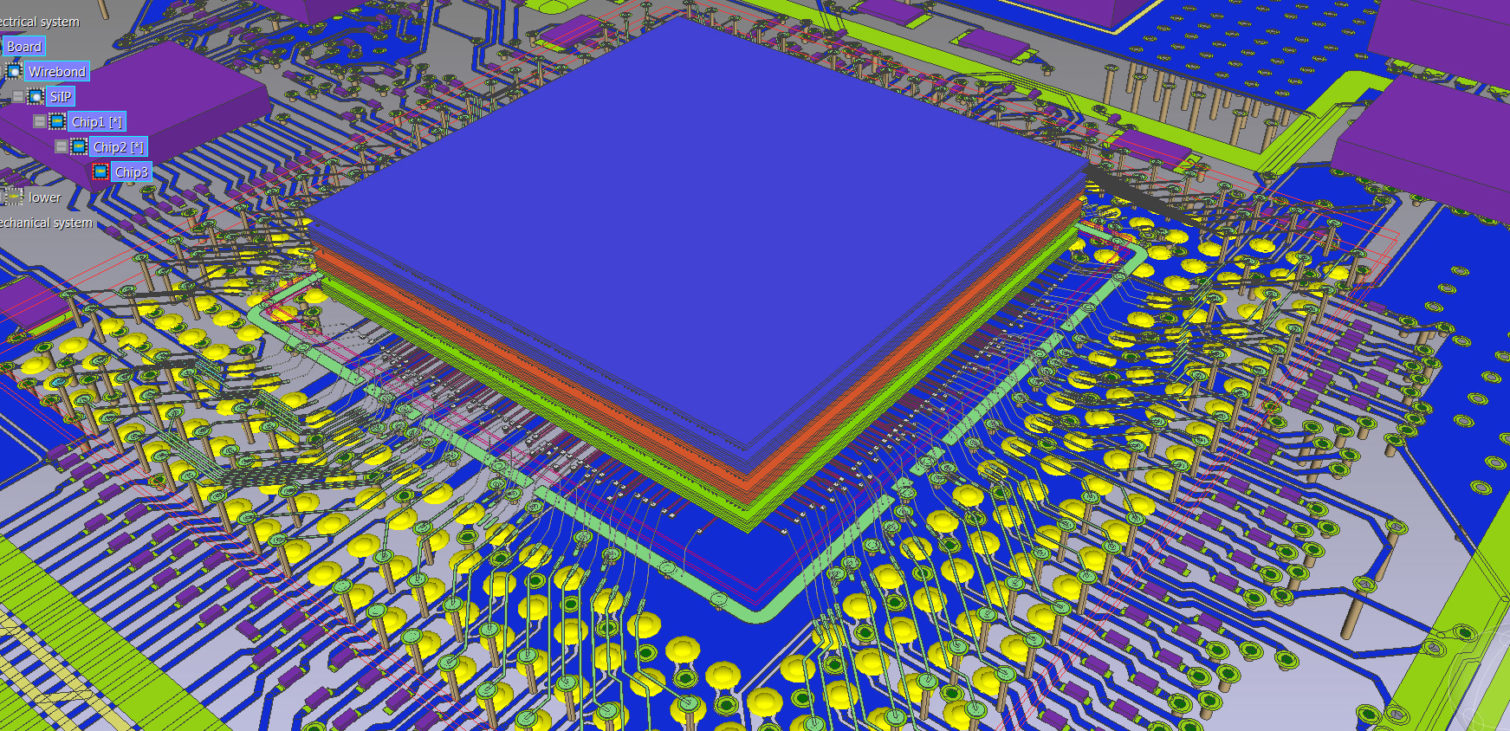

Chip-Package-Board Co-Design
Ein ganzheitliches System-Co-Design berücksichtigt die Interaktion zwischen Chip-, Gehäuse- und Board-Daten, um Komplexität, Größe und Kosten des Gesamtsystems zu reduzieren.
CR-8000 Design Force Co-Design in Aktion
Die Hauptfunktionen im Überblick
Design Force Chip-, Package- und Board-Co-Design bietet eine technologiegerechte Designumgebung für die Implementierung von herkömmlichen wie innovativen Designstrukturen von elektrischen Leiterplatten, wie Die + Package + PCB, SiP, PiP sowie Interposer + TSV.

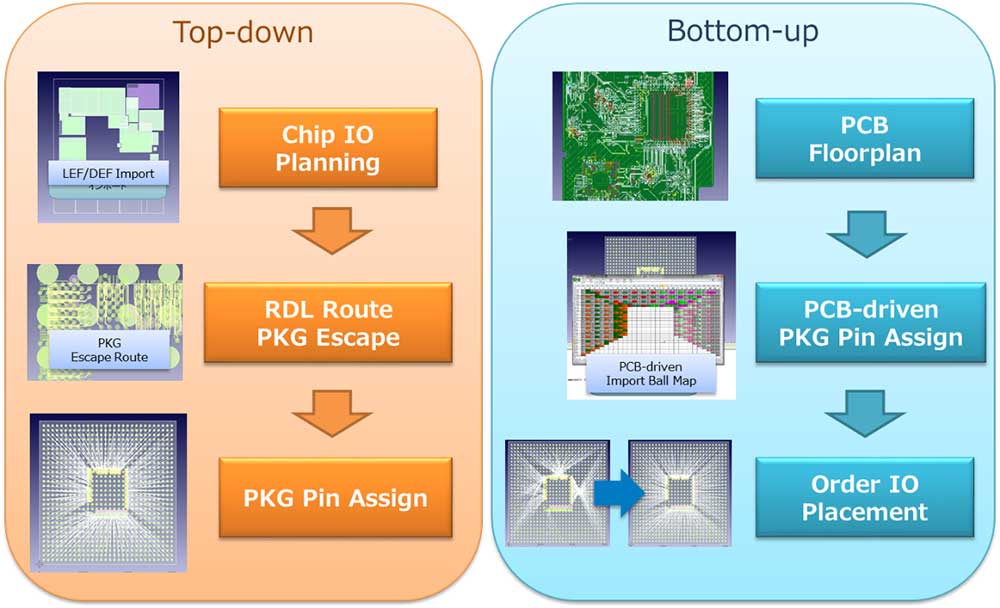

Design Force Chip-Package-Board Co-Design bietet eine einheitliche Umgebungslösung für maximale Systemoptimierung.
Design Force unterstützt die Integration in führende Analysetools von Partnern wie ANSYS, AWR, Agilent und Synopsys für RF, Full Wave FD/TD, Power Integrity sowie thermische Extraktion und Analyse. Dies ermöglicht es Designern, wichtige Probleme frühzeitig im Designprozess zu lösen.
Optionale Erweiterungen
Post-Layout-Extraktion von einzelnen und gekoppelten (Crosstalk) gerouteten Leiterbahnen; What-if-Analyse; Querschnittsansichten von Leiterbahnen.
Eine Simulationsumgebung für die Analyse der Signalintegrität nach dem Layout.
Eine leistungsstarke PCB-FPGA Co-Design-Umgebung, die den Austausch von I/O- und Constraint-Informationen zwischen PCB-Designs und FPGA-Designs ermöglicht.
Eine Simulationsumgebung für Power Integrity (AC-Impedanz und Entkopplungseffekt, DC-Spannungsabfall, Stromanalyse) und elektromagnetische Störungen (EMV-Vollausschirmung, Differenzmodus, Gleichtakt, Strombusrauschen).
Schnelle und einfache Überprüfung der Stromdichte einer Layoutstruktur auf ein bestimmtes Maximum.
Zugehörige Resosourcen
Webinars, Blogs, Pressemitteilungen
- Presse-Information
Schwerpunkte bei der Entwicklung des CR-8000 2020 waren die Steigerung der Designeffizienz, die Bereitstellung umfassender Design- und Verifikationsmöglichkeiten auf Systemebene sowie die Unterstützung der jüngsten Fortschritte in der Hardware-Packaging-Technologie.
- Webinare
- Webinare
Zugehörige CR-8000 Produkte
- Products

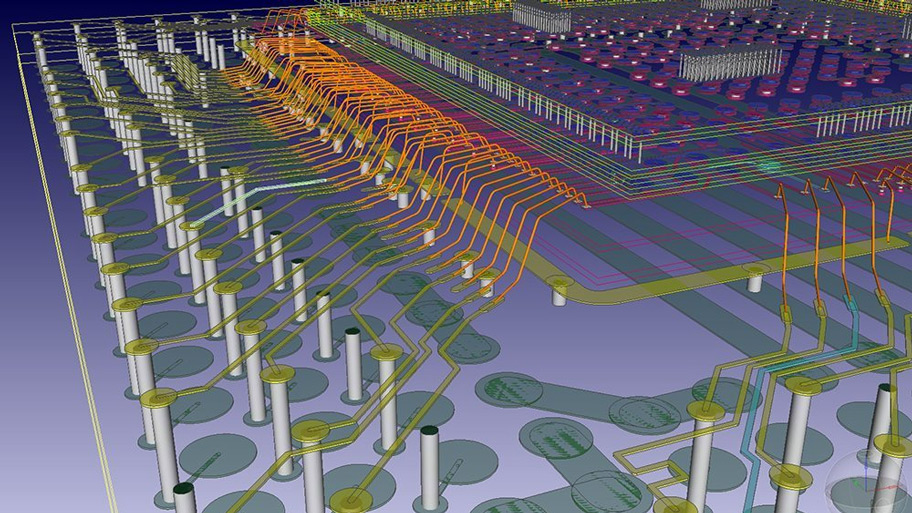

Zusätzlich zum Multi-Board PCB Design unterstützt Design Force auch die Entwicklung von IC Packages für Wire-Bond, Flip-Chip und High-Density Advanced Packaging
