Multi-Board Design mit automatischer Generierung von Stücklisten für die verschiedenen Einzelplatinen des Systems
CR-8000 Design Gateway - Schaltungsentwurf Software für Platinenlayouts
Design Gateway ist eine Software für den logischen Schaltungsentwurf und die Verifikation von Ein- und Mehrplatinen-Elektronikdesigns auf Systemebene. Es unterstützt ein echtes Arbeiten auf Systemebene, bei dem einzelne Teilschaltungen dargestellt und als Blöcke verbunden werden können. Design Gateway ermöglicht es Ingenieuren, die Signalkontinuität (Interconnects) auf Systemebene und nicht nur auf der Ebelne einer Einzalplatine zu verwalten. Dadurch kann eine Bewertung der Signalkontinuität zwischen Boards durchgeführt werden.
Schnittstellen zu branchenführenden Analysewerkzeugen für Analog-/Mixed-Signal-, HF- und Systemebene
"Was-wäre-wenn"-Studien zur Bestimmung der besten Terminierung und Topologie kritischer Signale
Parallele Verwendung von Blackbox-Symbolen und -Teilen, damit eine erste Auslegung des Layouts bereits in einem frühen Stadium des Konstruktionsprozesses möglich ist.
Design Gateway bietet umfangreiche Design-, Simulations- und Analysefunktionen auf Ihrem Desktop. Es ermöglicht Unternehmen die Verwaltung und optimale Nutzung von Konstruktionsdaten an allen Unternehmens- und Teamstandorten. Intelligentes Multi Board Design wird im Design Gateway grundsätzlich unterstützt.
Design Gateway bietet eine komplette System-Schaltungstechnik. Native und interaktive Integration mit einem breiten Spektrum an Signalintegritäts- (SI), analogen, digitalen und multitechnologischen Verifikationswerkzeugen wird bereitgestellt. Dadurch unterstützt es auch die Co-Simulation von analogen und digitalen Funktionsblöcken und programmierbaren Bauelementen. Design Gateway ermöglicht die Wiederverwendung von Design, so dass Ingenieure bewährte und getestete logische Schaltungen aus früheren Platinenlayouts wiederverwenden und so Zeit einsparen können.
Video: Design Gateway - Product Tour
CR-8000 Design Gateway Übersicht
Eine Komplettlösung für den Entwicklung und Verifikation von Single und Multi-Board Systemen
Design Gateway ermöglicht die Entwicklung eines Schaltungsentwurfs auf Systemebene, wobei für jedes einzelne Board ein Block- oder Steckersymbol erstellt und verbunden wird, um ein komplettes System zu definieren. Auf diese Weise entfällt die aufwändige Pflege von Spreadsheets für die Dokumentation der Systemverbindungen.
Mit der Multi-Board-Designtechnologie von Design Gateway haben Sie die Möglichkeit, jedes Boardsymbol auszuwählen und eine Netzliste für jede Leiterplatte zu erstellen oder eine vollständige Netzliste auf Systemebene zu erstellen, um die vollständige Analyse eines Platinenlayouts zu unterstützen.

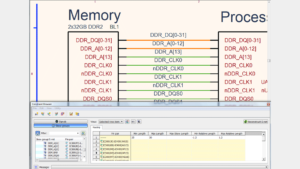

Unabhängig davon, ob Sie mit den komplexen Anforderungen von DDR3/4/5 oder mit der Integration der neuesten Hochgeschwindigkeitsschnittstellen konfrontiert sind – der Constraint Browser von Design Gateway ermöglicht es Ihnen, Beschränkungen für jede Kombination von Netzen, erweiterten Netzen, differentiellen Paaren und Bussen mithilfe von Tabellen zu definieren. Gleichzeitig kann ein Entwickler Layoutregeln für Netze hinzufügen und komplexe Abstandsregeln innerhalb von Netzgruppen und zwischen Netzgruppen zuweisen.

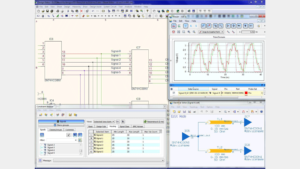

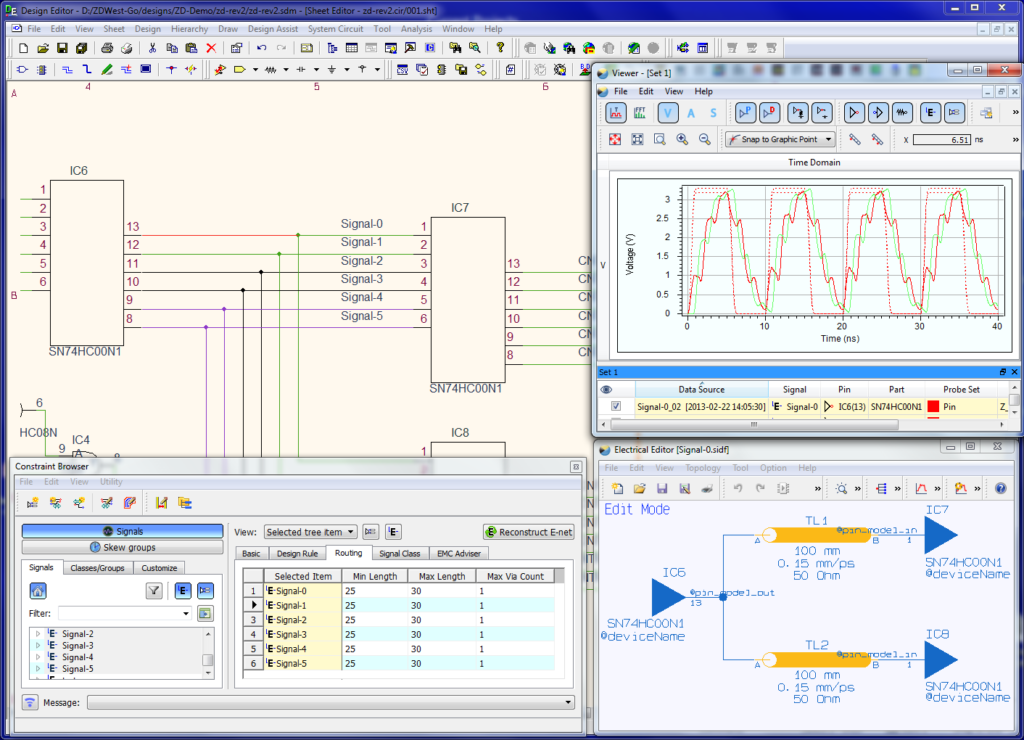

Mit eingebetteten Simulations- und Verifikationswerkzeugen und einer flexiblen Einbung von Best-in-Class-Tools reduziert Design Gateway Fehler und verbessert die Zykluszeit, da nur ein einziger Schaltplan für Platinenlayout und Simulation verwendet wird. Ob Sie nun analoge oder digitale Simulationen benötigen, ob Sie sicherstellen möchten, dass polarisierte Kondensatoren korrekt angeschlossen sind, oder ob Sie sicherstellen möchten, dass die simulierte Signalspannung die Nennleistungen eines Bauteils nicht überschreitet, mit Design Gateway können Sie dies alles in einem Co-Design-Flow realisieren.
Die Vorteile der Wiederverwendung von Designs sind bekannt, aber die Implementierung einer Methodik, die flexibel, einfach zu bedienen und in der Lage ist, ein strukturiertes Datenmanagement zu nutzen, wurde erst mit Design Gateway vollständig realisiert. Die Software für den Schaltungsentwurf bietet einen flexiblen Ansatz. Sie haben die Möglichkeit, mit zertifizierten Schaltungsbausteinen zu arbeiten, bestehende Design als Vorlage für ein neues Design zu verwenden oder zu einem Multi PCB Design zu kombinieren – wahlweise mit einem Top-Down oder Bottom-Up Ansatz. Schaltungsblöcke können in einer Bibliothek gespeichert werden, in der sie katalogisiert, gesucht und ausgewählt werden können. Die Revisionskontrolle ermöglicht die Steuerung aller Änderungen an einem Schaltungsentwurf. All das ist Teil des robusten Ansatzes von Design Gateway für das Arbeiten mit vordefinierten Schaltungsblöcken.
Bauteildaten der Unternehmens-Bibliothek mit SiliconExpert auf dem neuesten Stand halten
Zuken und SiliconExpert haben eine Kooperation geschlossen, um Ingenieuren innerhalb der CR-8000– und DS-CR-Design- und Datenbankumgebung wichtige Bauteilinformationen zur Verfügung zu stellen. Die Integration ermöglicht es, bessere Entscheidungen bei der Komponentenauswahl zu treffen, was zu qualitativ hochwertigeren Produkten und geringeren Kosten in kürzerer Zeit führt.
Mehr erfahrenOptionale Produkte und Erweiterungen
Ein Simulations-Cockpit für Spice-Simulationswerkzeuge (PSpice, LTSpice, HSPICE).
Circuit DR-Navi hilft Design-Teams, technisches Know-how und Best Practices in einer zentralen Wissensdatenbank zu konsolidieren, die in den Designprozess integriert ist. Während des Arbeitens am Schlatungsentwurf können Ingenieure auf einen hinterlegte Parameter zugreifen oder projektspezifische Anweisungen erstellen, um die Designrichtlinien über den gesamten PCB Designfluss zu steuern.
Der Graphical Pin Manager (GPM) bietet eine effektive FPGA/PCB Co-Design-Umgebung, die die neuesten Komponenten von FPGA Anbietern wie Xilinx, Altera, Lattice und Microsemi unterstützt.
Der Circuit Adviser von Design Gateway ermöglicht die Durchführung gleichzeitiger, komplexer Regelprüfungen bei der Schaltungsentwicklung. Die Regeln und Bedingungen können vom Anwender definiert werden. Prüfergebnisse können analysiert und mit dem Design verglichen werden.
Der Design Gateway Viewer ist ein Viewer mit dem Daten der Schaltungsentwurf Software Design Gateway dargestellt und mit umfassenden Analysefunktionen, wie Cross-Probing, Constraint Viewing, Signalklassen untersucht werden können.
Szenario EX ermöglicht die Prüfung der elektrischen Eigenschaften und der Verbindungstopologie von Signalpfaden. Es unterstützt “What-If-Szenarien” für Schaltplan- und Layoutdaten, mit denen das Verhalten eines Schaltungsentwurfs optimiert werden kann. Es kann sowohl für begleitend zum interaktiven Arbeiten als auch für die Verifizierung vollständiger Platinenlayouts eingesetzt werden.
Zugehörige Ressourcen
Webinare, Pressemitteilungen und mehr
- Webinare
In diesem Webinar, präsentiert von Zuken in Zusammenarbeit mit NoiseKen, erhalten Sie wertvolle Einblicke in einen effizienten PCB-Design-Workflow.
- Webinare
- Webinare
- Webinare
Traditionell werden Fertigungs- und Testbedingungen erst am Ende der Layout-Phase, vor der Übertragung der CAD-Daten in die Produktion, berücksichtigt. Mit TestWay können Anwender des CR-8000 von Zuken ihr Design in jeder Phase des Arbeitsablaufs vom Entwurf bis zur Auslieferung analysieren.
- Webinare
Die Nichteinhaltung der Anforderungen an die elektrische Isolierung und der IPC-Normen kann empfindliche Verzögerungen in der Markteinführung zur folge haben. Die Constraint-Management-Tools in CR-8000 helfen bei der Einhaltung der erforderlichen IPC-Standards.
- Webinare
Nicht nur in Fahrzeugen, sondern vielen Maschinen und anderen Produkten wird mehr und mehr Elektronik verbaut, die untereinander vernetzt, sprich verkabelt werden muss. Zuken bietet hierzu eine Lösung an, wie die Entwicklungsabteilungen für Kabelbaum und Elektronikentwicklung eng verzahnt zusammenarbeiten können.
Referenzen
Zugehörige Produkte
- Products
System Planner ist das erste Werkzeug, das ein vollständiges Architekturkonzept von Elektronikprodukten unterstützt. Bislang getrennte Schritte werden intelligent in einer einzigen Applikation zusammengeführt.
- Products
Design Force kombiniert konventionelles 2D-Design mit nativem 3D-Design und den neuesten Technologien in Benutzeroberfläche und Grafik für schnellstes Rendern und Aktualisieren.
- Products
CR-8000 Circuit DR Navi hilft Design-Teams, technisches Fachwissen und PCB Design Best Practices in einer zentralen Datenbank zu bündeln, die in den Designprozess eingebunden ist.
- Products
PCB Designdaten-Management. Standortübergreifende Verwaltung von Bibliotheken, Designdaten und Konfigurationen in einer einheitlichen Umgebung
CR-8000 Design Gateway Anwendungsszenarien
Schaltungsentwicklung auf Systemebene
Design Gateway ermöglicht die Schaltungsentwicklung aus Systemebene. Das Produkt bietet eine native und interaktive Integration mit einem breiten Spektrum an Signalintegritäts- (SI), analogen, digitalen und multitechnologischen Verifikationswerkzeugen. Auf diese Weise unterstützt es auch die Co-Simulation von analogen und digitalen Funktionsblöcken und programmierbaren Bauelementen.
Evaluierung der Signalkontinuität auf Produktebene
Mit Zuken CR-8000 Design Gateway ist es möglich, die Signalkontinuität (Interconnects) auf Systemebene und nicht nur auf der Designebene zu kontrollieren. Design Gateway ist das einzige verfügbare Werkzeug zur Erstellung und Verwaltung eines Schaltplans auf Systemebene, das eine pragmatische Bewertung der Signalkontinuität von Board zu Board ermöglicht.
Differentielle Paare und Skew-Gruppen
Die Design Force tauscht Informationen mit den Engineering-Frontends System Planner und Design Gateway aus, um den Designprozess zu steuern und Änderungen zwischen Layout und Schema auszutauschen. Dadurch können Designteams Multi Board Designs ohne unnötige Iterationen während des Designprozesses erstellen.
