Mehr Zusammenarbeit zwischen ECAD und MCAD

E3.3DTransformer - Effiziente ECAD-MCAD-Kollaboration

E3.3DTransformer von Zuken verbessert den Prozess der Zusammenarbeit zwischen ECAD- und MCAD-Teams und hilft Entwicklern, Anforderungen an Qualität, Zuverlässigkeit und Leistung zu erfüllen. Durch die Unterstützung nativer Dateiformate führender MCAD-Plattformen und Industriestandards entfällt das zeitraubende Hin und Her zwischen den verschiedenen Fachgebieten.

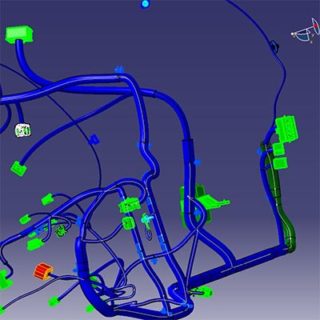

Das Tool bietet eine einfach zu bedienende Benutzeroberfläche mit einer kurzen Setup-Zeit und eine schlanke und benutzerfreundliche Umgebung für die Übertragung von 3D-MCAD-Daten in ein umfassendes E/E-Topologiemodell.

e3-3d-tarnsformer-3d-wire-harness-400x400-1-320x320-1

Die wichtigsten Merkmale von E3.3DTransformer

E3.3DTransformer unterstützt eine Vielzahl von Dateiformaten. Seine Vereinfachungs- und Reparaturfunktionen für extrahierte Kabelbaumtopologien bilden das fehlende Bindeglied zwischen ECAD und MCAD. Die Identifizierung und Korrektur veralteter Knotenpunkte oder fehlerhafter Verbindungen verkürzt die Projektzeit und senkt die Kosten, indem die Kommunikation zwischen MCAD und der Elektrik vereinfacht wird.

Bis zu 75% schneller als andere MCAD-Plugins und -Prozesse

Weniger Reparaturen an ECAD und MCAD Daten

Konfigurierbare regelbasierte Komponenten

Unterstützung nativer und branchenüblicher 3D-Datenformate

Unterstützte Anwendungen und Formate

Catia
NX
Creo
SolidWorks
SolidEdge
Inventor

3D Topology data KBL – 2D und 3D Datenaustauschformat für Kabel und Kabelbäume
VEC – 3D Topologie Datei (Vehicle Electrical Container) Standard E3.series Format

e3-3d-transformer-ineratctive-elements-600x342-1

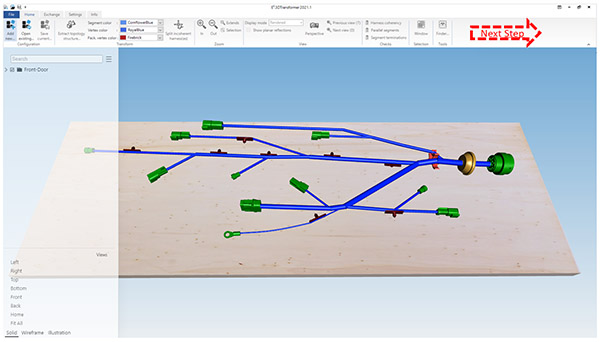

Einfaches schrittweises Vorgehen

E3.3DTransformer unterstützt jedes vom MCAD-Team gelieferte Format.
Unternehmensspezifische Regeln und Profile werden eingerichtet, um Baugruppen und Komponenten nahtlos zu identifizieren.
Integrierte Prüfungen verifizieren Konnektivität und Layout, bevor die Designs für das ECAD-Team freigegeben werden.
Der Modellextraktionsprozess wandelt die Daten in Standardformate der Elektrotechnik um.
Die Daten sind nun bereit für das ECAD-Team, um Formboard-Zeichnungen auf der Basis von genauen Routing-Daten zu erstellen.
