E3.series Release 2021
Steigerung der Benutzereffizienz durch erweiterte Funktionalität in den Bereichen Handhabung von Steckverbindern, 3D-Schaltschrankkonstruktion und Bauteildatenbank
Was ist neu im E3.series Release 2021?
Zuken stellt das Release 2021 von der Elektrotechnik- und Fluid-Engineering Toolsuite E3.series vor. Im Mittelpunkt der neuen Version steht die Steigerung der Benutzereffizienz durch erweiterte Funktionalität in den Bereichen Handhabung von Steckverbindern, 3D-Schaltschrankkonstruktion und Bauteildatenbank. Erweiterungen der API von E3.series unterstützen bei der Erstellung von benutzerdefinierten Zusatzprogrammen und Schnittstellen. Viele der Erweiterungen des Jahrgangs 2021 wurden im Rahmen von gemeinsamen Projekten mit großen globalen E3.series-Kunden initiiert mit dem Ziel, das Elektro- und Fluid-Engineering noch intuitiver und damit schneller, einfacher und robuster zu gestalten.
E3.series ist in der produzierenden Industrie weit verbreitet, und wird für den Entwurf von großen und komplexen elektrischen Verkabelungen, Schaltschränken und Kabelbäumen für anspruchsvolle Anwendungen in der Maschinen-, Energie-, Automobil-, Transport-, Luft- und Raumfahrt- und Verteidigungsindustrie eingesetzt.
Online-Prüfungen für manuelle Verbindungen
Es wurden zusätzliche Online-Prüfungen für das manuelle Stecken von Steckern eingeführt, die das Pendant zur automatischen Auswahl von Gegensteckern aus der Datenbank in E3.series darstellen. Wird ein Steckverbinder manuell zugewiesen oder geändert, sucht die Fehlerprüfungsfunktionalität nun in der Datenbank nach geeigneten Gegensteckern und gibt eine Warnung aus, wenn ein inkompatibler Steckverbinder ausgewählt wurde. Die Prüfungen verhindern auch das manuelle Verbinden von Stecker auf Stecker oder Buchse auf Buchse.
Steckverbinder mit Einsätzen
Eine weitere wichtige Erweiterung in der Schaltplananwendung betrifft die Handhabung von Steckern mit Einsätzen, die mehrere Einzelstecker zu einer kombinierten Baugruppe zusammenfassen. Diese komplexen Stecker können in der E3-Datenbank definiert werden oder dynamisch während der Konfiguration des Steckers mit Inserts im E3-Projekt
Assoziative Bemaßung
Die Funktionalität wurde erweitert, so dass die Maßzahl automatisch zentriert zwischen den Maßobjekten platziert wird. Außerdem kann der Text auf undurchsichtig eingestellt werden, so dass er automatisch die Maßlinie unterbricht, wenn er direkt darauf platziert wird. Darüber hinaus kann die automatische Zentrierung des Textes unter Eigenschaften einzeln eingestellt werden.
Erweiterungen für die 3D-Schaltschrankplanung

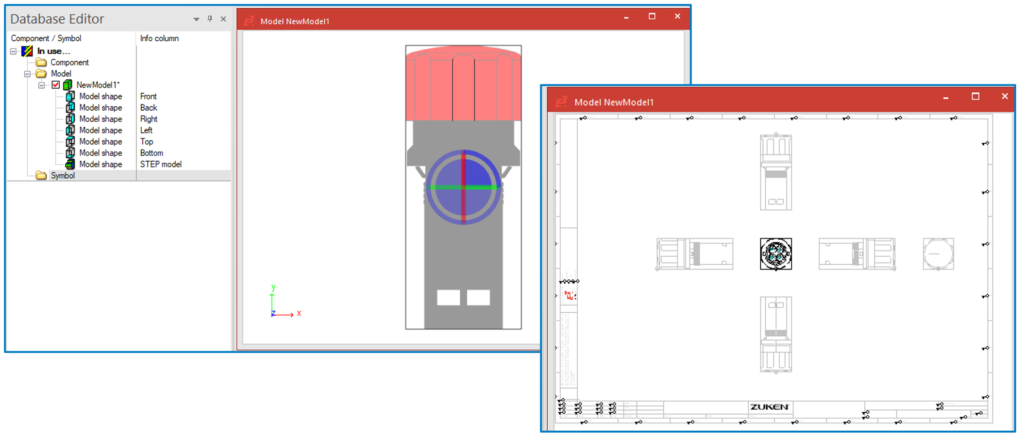

STEP-Import mit automatischer Bemaßung
In E3.panel, dem 2D/3D-Schaltschrank-Konstruktionsmodul von E3.series, wurde der Aufwand für die Erstellung von Schrank- und Schaltschrankmodellen deutlich reduziert. Aus einer importierten STEP-Datei werden sowohl die 3D- als auch die 2D-Grafikdarstellung einschließlich der jeweiligen Seitenansichten in 2D, für die die Modellmaße automatisch erzeugt. DXF-Dateien, die bisher für die grafische Darstellung in 2D benötigt wurden, sind nicht mehr erforderlich.
3D Datenexport
Die Ausgabe von 3D-Informationen für 3D-Mechanik-CAD-Systeme konnte durch die Umstellung von STEP auf das JT-Ausgabeformat deutlich erweitert werden. Dieses Format kann von allen gängigen MCAD-Systemen verarbeitet werden. Auf diese Weise kann nicht nur die grafische Repräsentation einer Schaltschrank- oder Kabelbaumkonstruktion exportiert werden (wie bisher mit dem STEP-Format), sondern es wird auch der Inhalt des Schaltschranks oder der Montageplatte einschließlich aller Betriebsmittel, Tragschienen, Kabelkanäle und Drähte verfügbar.

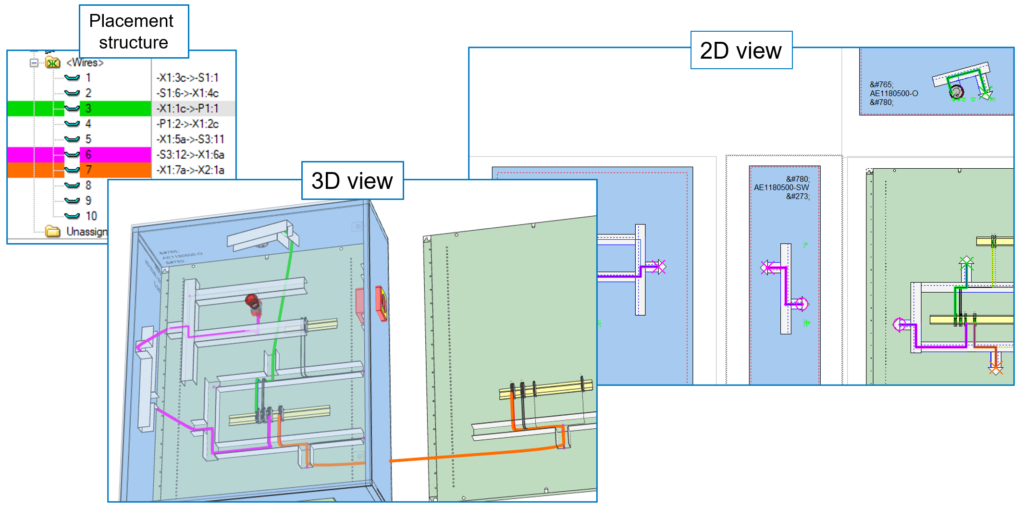

Drahtverläufe hervorheben
Mit dem neuen Befehl ‘Pfad anzeigen’ kann der Drahtverlauf im gesamten Schaltschrank hervorgehoben werden. Der markierte Pfad wird automatisch auf allen Blättern und 3D-Ansichten angezeigt, auf denen der Draht verwendet wird. Ist ein Blatt nicht eingeblendet, wird es automatisch geöffnet, so dass der Anwender keine Zeit mit der Suche nach dem gewünschten Blatt verbringen muss.

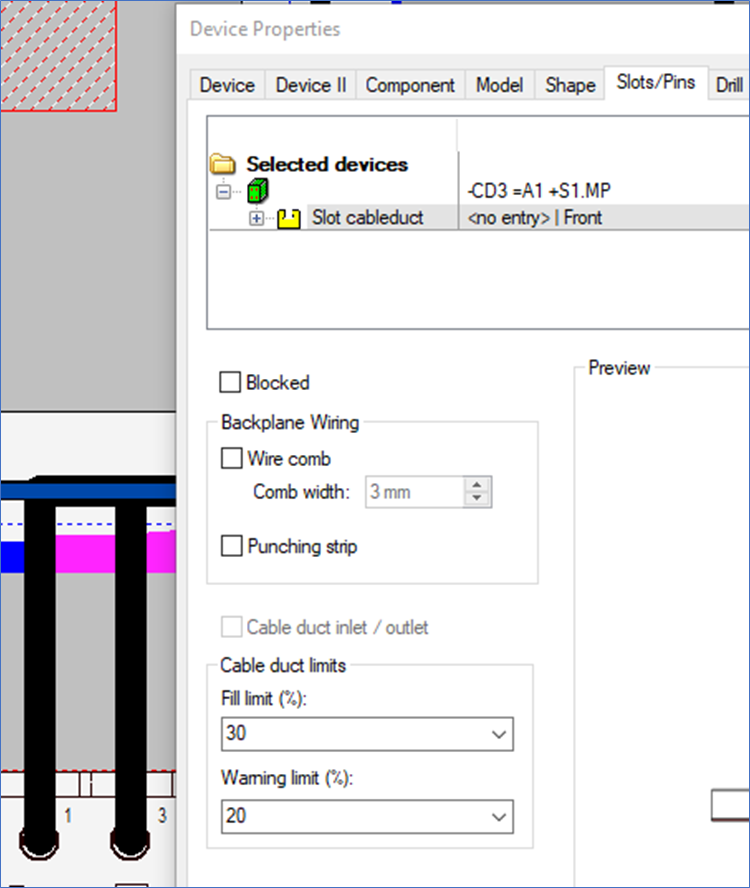

Automatische Befüllung von Kabelkanälen
Eine verbesserte Steuerung der Füllgrenzen für Kabelkanäle erlaubt nun eine differenzierte Definition des verfügbaren Platzes in den verschiedenen Segmenten eines Kabelkanals. Auf diese Weise kann der automatische Rooting-Algorithmus Reserven für künftige Änderungen oder zusätzliche Drähte berücksichtigen.
Allgemeine Erweiterungen
Einfache Erstellung von kundenspezifischen Reports
Mit dem E3.ReportGenerator, einem neuen Modul im Rahmen der Standardkonfiguration von E3.series, haben E3.series-Anwender nun die Möglichkeit, ohne spezielle Programmierung und zusätzliche Software individuelle Listen aus E3.series zu erstellen. Über eine grafische Benutzeroberfläche kann das Layout und der Inhalt der Reports schnell und einfach erstellt und die Ausgabe in vielen verschiedenen Formaten generiert werden. Alle Listen können im festgelegten Layout in E3-Blätter geladen werden.
Überblick über Datenbank-Beziehungen
Für einen schnellen und besseren Überblick über die verschiedenen Beziehungen zwischen Komponenten und Symbolen in der Datenbank können diese in einem zusätzlichen Fenster angezeigt werden. Das neue Datenbank-Beziehungsfenster öffnet sich mit einem Klick auf eine Komponente im Datenbankbaum und zeigt alle damit verbundenen Informationen auf einen Blick an. Dies hilft dem Datenbankadministrator, die Beziehungen zwischen den Komponenten und Symbolen in seiner Datenbank zu verstehen und sie einfach zu verwalten.

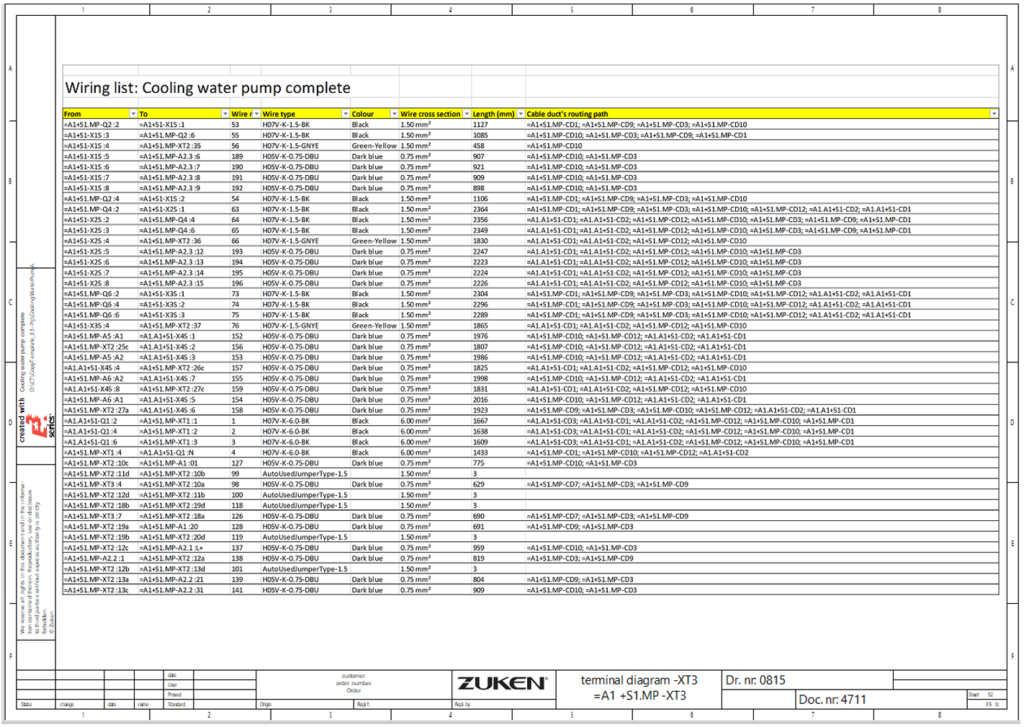

Anpassung von OLE-Objekten
Nach dem Importieren eines OLE-Objekts wird die Größe des Objekts automatisch so angepasst, dass es auf das Blatt passt. Das Objekt kann nun einfach in der Größe verändert und auf dem Blatt verschoben werden.

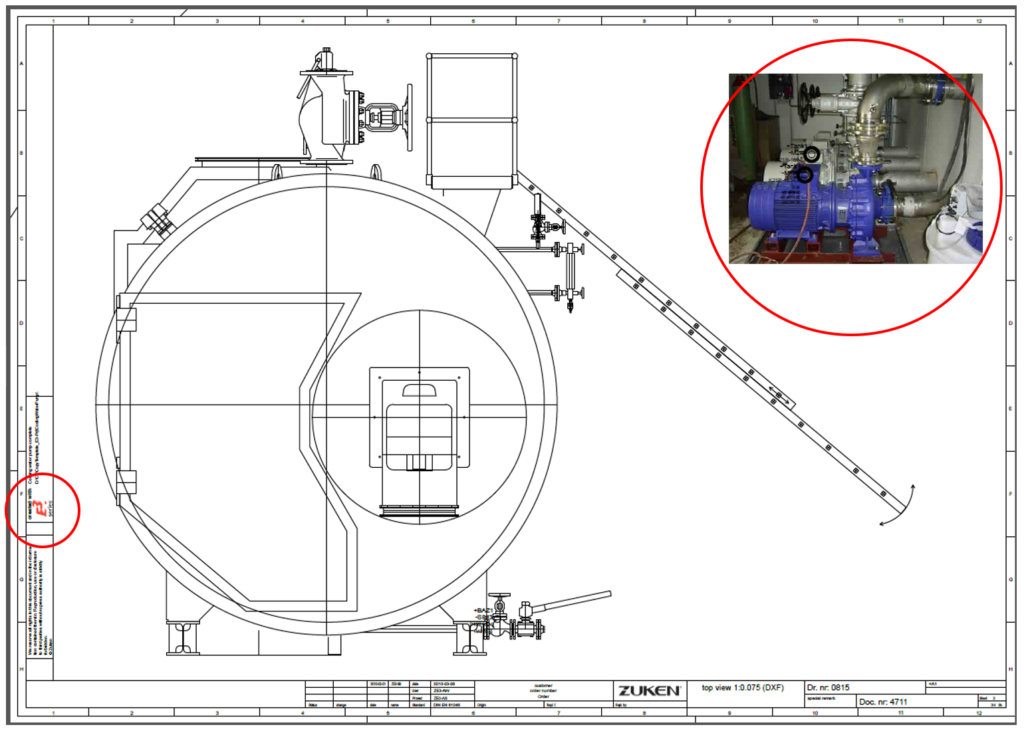

PDF-Dokumente exportieren
Beim Export von PDF-Dokumenten ist eine Kombination aus Graustufen und Farbe verfügbar, so dass z. B. in Schwarz-Weiß exportiert werden kann, während bestimmte Bilder, wie ein Firmenlogo, in ihrer Originalfarbe bleiben. Darüber hinaus können externe Dokumente vollständig integriert werden und erscheinen nicht mehr als separate Seite im PDF-Dokument.
