ECAD/MCAD Integration für die Elektrokonstruktion

Schnittstellen zwischen E3.series und führenden MCAD-Anbietern

E3.3DRoutingBridge - die Brücke zur Mechanik-Konstruktion

Mit E3.3DRoutingBridge können Schaltplan- und Anschlussinformationen aus E3.series mit allen gängigen MCAD-Systemen ausgetauscht werden. Die Zusammenarbeit zwischen E3.series und dem MCAD-Tool Ihrer Wahl ermöglicht die gleichzeitige Entwicklung von Mechanik und Elektrotechnik. Maschinenbauer und Elektroingenieure können je nach Bedarf selbstständig oder gemeinsam arbeiten.

Übertragung von Bauteilinformationen an MCAD (Stecker, Pins, Spleißungen)

Überprüfung auf Biegeradien- und Kollisionsverletzungen in MCAD

Übertragung von Längen und Segmenten zurück zu E3.series

Erstellung der Fertigungsdokumentation in E3.series

Machen Sie E3.RoutingBridge Tour

Play

7:31

Play

6:54

Play

4:54

Unterstützte MCAD-Systeme

CATIA V5
SolidWorks
PTC Creo Parametric
Autodesk Inventor
Siemens NX
Solid Edge
NX I-deas

Weitere Integrationen von ECAD-Dateien in MCAD-Systeme sind auf Anfrage erhältlich.

Kundenstimmen und Referenzen

Der Umstieg auf E3.formboard - und der Einsatz von E3.Routing Bridge und E3.eCheck - ermöglicht es uns, als Ingenieure produktiver und als Baumaschinenhersteller wettbewerbsfähiger zu sein.

Carl WorthingtonPrincipal Electrical Engineer at Mecalac

Es kann immer mal vorkommen, dass man einen Draht versehentlich löscht oder ihn von einem Steckverbinder trennt und vergisst, ihn wieder anzuschließen. In der Vergangenheit waren wir darauf angewiesen, gegenseitig die Arbeit zu überprüfen - ein mühsamer Prozess mit vielen Ausdrucken und Textmarkerstiften. Durch die Simulation des Designs mit E3.eCheck bleiben wir von all dem verschont. Außerdem entspricht die Stückliste immer dem aktuellen Design.

Carl WorthingtonPrincipal Electrical Engineer at Mecalac

Zugehörige E3.series Produkte

Products

Oktober 26, 2018

E3.cable

E3.cable wird für die Erstellung und Dokumentation von Kabelplänen und Kabelbäumen verwendet. Adern zu Kabeln oder Kabelbündeln kombinieren. Abschirmungen und Twisted-Pair-Strukturen hinzufügen und automatisch in den Schaltplan übernehmen.

Read now

Kabelplanung und Dokumentation

Products

November 08, 2018

E3.formboard

E3.formboard ist eine Komplettlösung für die Erstellung von Kabelbaum-Fertigungszeichnungen

Read now

Verbindungs- und Bemaßungs-Tabellen für die Kabelbaum-Fertigung

Weitere Ressourcen

Webinare, Blogs, Pressemitteilungen und mehr.....

Blog

Januar 30, 2023

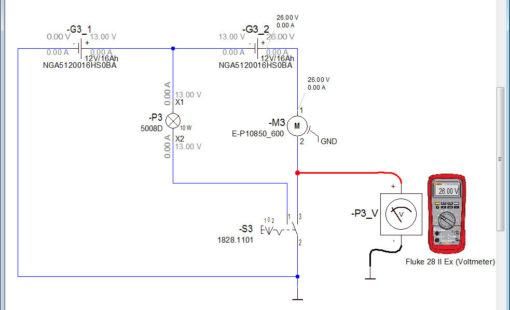

Unterspannung oder Überstrom, was trifft zu?
