E3.series von Zuken ist die führende Plattform für die Produktentwicklung vom Konzept bis zur Fertigung. Mit verbesserter Funktionalität für Sammelschienen und Schaltschrankvisualisierung in 3D und 2D ermöglicht E3.series die Konstruktion von Schaltschränken, Schalttafeln und Verkabelungssystemen für eine breite Palette von Produktionsanlagen. Sie umfasst detaillierte Schaltpläne, Verdrahtungen und eine vollständige Fertigungsdokumentation.

Die E3.series revolutioniert die Produktentwicklung mit Lösungen für das Datenmanagement in der Elektrotechnik, die sich nahtlos an bestehende PLM- und PDM-Systeme anschließen lassen. Die Dokumentation nach gängigen Normen wie IEC 81346 und IEC 61355 ermöglicht es Ingenieuren, modulare Projekte zu erstellen.

Advanced-2D-and-3D-Control-Cabinet-Design-430x320-1

Das kann E3.series Ihnen bieten

Konsistenz in allen Entwicklungsphasen durch Objektorientierung

Mehr Produktivität durch automatisierte Bearbeitung und elektrische Prüfrungen

Umfassende Ausgaben für die Fertigung und Dokumentation

Bibliothek mit nativen Formaten und Verwaltung von Designdaten

E3.series Features

Mehr als ein CAD Tool

E3.schematic ist das Herzstück der E3.series Suite, das die Erstellung von Schaltplänen für elektrische Systeme ermöglicht.

Mehr erfahren

E3.cable wird für die Gestaltung und Dokumentation von Kabelplänen und Kabelbaumzeichnungen verwendet. E3.cable ist eine Erweiterung von E3.schematic, um einzelne Adern zu Multicores oder Kabelbündeln zusammenzufassen, diese mit Abschirmungen und Twisted Pair Strukturen zu versehen und automatisch im Schaltplan darzustellen.

Komplette Systeme und Subsysteme wie Steuergeräte, Rack-Equipment oder auch Blackboxen können als Funktionsblöcke in einem hierarchischen Design abgebildet werden.

Mehr erfahren

E3.ReportGenerator ist ein Tool, das in einfachen Schritten benutzerdefinierte Berichte aus E3.series-Projekten erstellt. Diese Berichte können nach verschiedenen Parametern konfiguriert und in unterschiedliche Formate exportiert werden.

Mehr erfahren

E3.panel ermöglicht es Ingenieuren, Komponenten in Schaltschränken sowohl in 2D als auch in 3D zu layouten. Die Logik der Signale wird direkt aus dem Schaltplan übernommen.

Über eine Auto-Routing-Funktion können Leitungen automatisch durch den Schaltschrank verlegt werden.

E3.panel bietet eine integrierte Engineering-Lösung für den modernen Schaltschrankbau. Durch die Anbindung an Kabelverarbeitungsmaschinen können Kabel automatisch abisoliert, gecrimpt und markiert werden.
Mehr erfahren

Die Component Cloud ergänzt die E3.series Datenbank. Die Bibliotheken werden direkt von den Herstellern der jeweiligen elektronischen Komponenten bereitgestellt.

Bauteile und Symbole können mit allen Zusatzelementen, wie z.B. Klemmen und Dichtungen, erstellt werden, wobei die Drag-and-Drop-Funktionalität eine fehlerfreie Definition von Signalen ermöglicht.

Mehr erfahren

E3.RevisionManagement stellt sicher, dass alle Änderungen nachverfolgt und dokumentiert werden. Alternative Revisionen von Designs werden miteinander verglichen und geprüft, und alle Änderungen werden sowohl in grafischer als auch in textlicher Form gemeldet und gespeichert.

Mehr erfahren

schaltplan-erstellen-e3series

Schaltpläne erstellen

Wenn Entwickler an neuen Designs arbeiten oder aktuelle Systeme aktualisieren, sind sie auf korrekte, wiederverwendbare Daten und Informationen angewiesen. Eine intelligente, komponentenbasierte Bauteilbibliothek, die aktuelle und verfügbare Bauteile bereitstellt, unterstützt den Entwurf mit automatischer Bauteilauswahl und einfachem Drag-and-Drop.

Die Software routet Signale anhand benutzerdefinierter Kriterien nach der Platzierung von Komponenten, nach Verdrahtungs- oder nach Signal-Informationen. Verbindungsmuster werden beibehalten und aktualisiert, wenn die Position eines Bauteils geändert wird, was ein entscheidender Vorteil in der Praxis ist.



Mehr erfahren

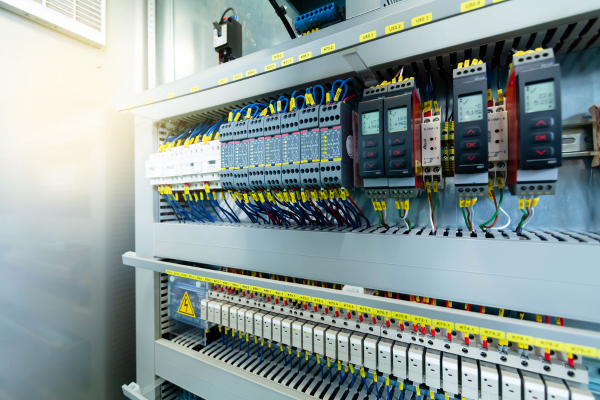

Schaltschrankaufbau

Konstrukteure von Schaltschränken entwerfen das Layout der Komponenten in den entsprechenden Schränken. Mit intelligenten automatischen Fangpunkten können Konstrukteure sowohl in 3D als auch in 2D Entwürfe erstellen, in denen die Bauteile problemlos an der richtigen Stelle platziert werden können.

Die Möglichkeit, Kollisionen zu vermeiden und Sperrflächen und Höhenbeschränkungen einzuhalten, bedeutet eine enorme Verbesserung der Designeffizienz.

Die Navigation zwischen Schalttafel und Schaltplan ist besonders einfach, und Änderungen an beiden werden sofort angezeigt. Diese Funktionalität stellt sicher, dass alle Ansichten des Entwurfs korrekt und auf dem neuesten Stand sind.



Mehr anzeigen

control-panel-600x400-1

Automatic-wire-routing-900x600-1

Kabelführung im Schaltschrank

Die Verkabelung ist eine der großen Herausforderungen im Schaltschrankbau. Die Entwickler müssen bei der Berechnung der Kabelwege den Platz in den Kabelkanälen, die Stromketten, die Größe der Kabel und die logische Verknüpfung berücksichtigen.

Die E3.series prüft die Kapazität der Verdrahtungskanäle und nimmt bei Bedarf Anpassungen vor, um sicherzustellen, dass Verdrahtungsstandards eingehalten werden, was von erheblichem praktischen Vorteil ist.

Die Software verwendet einen komplexen Algorithmus mit konfigurierbaren Optionen, um eine optimale Verdrahtung zu gewährleisten, die den Anforderungen verschiedener Anwendungen gerecht wird. Die Entwürfe im Maßstab 1:1 liefern genaue Kabellängen und Kabelanschlüsse für modernste automatisierte Fertigungsprozesse.



Mehr erfahren

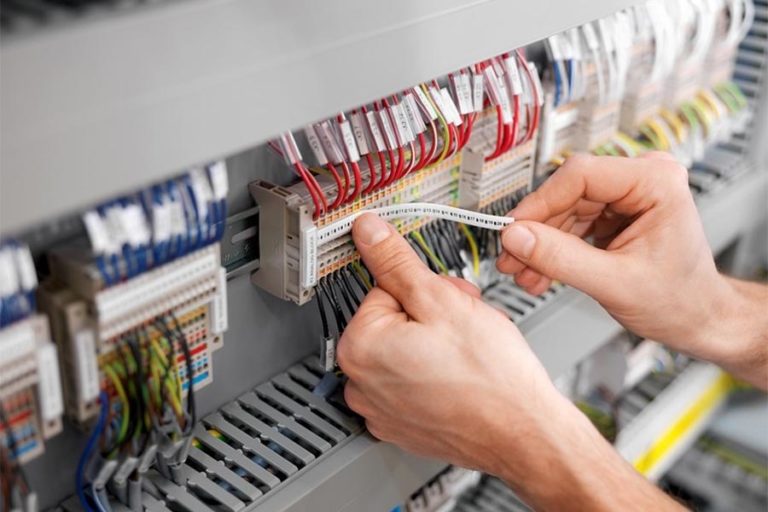

Kabelkonfektionierung und Montage

Für die Montage in der Produktion sind genaue Informationen über Kabellängen und -anschlüsse erforderlich, damit die Fertigung automatisiert werden kann. Die digitalen Daten aus E3.series können hochautomatisierte Kabelschneide- und Verarbeitungsmaschinen ansteuern, was zu einer Reduzierung der Durchlaufzeiten beiträgt.

Vorrichtungen zum Beschriften, Markieren und Bedrucken von Drähten können automatisiert werden, wodurch die Fehlerquote in der Fertigung verringert wird.

Die Bereitstellung von Konstruktionsdaten in Form von klaren Montageanweisungen und Automatisierungsoptionen mit konfigurierbaren Berichten unterstützt die Anwendung der neuesten Automatisierungstechnologien.

Die Möglichkeit, 3D-Daten mit detaillierten Montageparametern, Abstandsanforderungen und Platzzuweisungen zu definieren, vereinfacht die Erstellung präziser Schaltschranklayouts.



Mehr erfahren

Wire-processing-and-assemble-900x600-1-768x512-1

Smart_Cabinet-1024x652-1

Smart Cabinet Building

Die Digitalisierung bietet viele Möglichkeiten zur Optimierung von Produktionsprozessen. Die Gesamtproduktivität lässt sich jedoch nur steigern, wenn auch die einzelnen Wertschöpfungsprozesse berücksichtigt werden.

Gemeinsam mit unseren Smart Cabinet Building-Partnern bietet E3.series eine umfassende, schlüsselfertige Lösung für heutige und zukünftige Herausforderungen im Schaltschrankbau. Wir vernetzen Technologieführer aus verschiedenen Bereichen des Schaltschrankbaus und bündeln ihre Kompetenzen und ihr Know-how über alle Prozessstufen hinweg.



Mehr erfahren

Bohr- und Fräsmaschinen

Exakte Montage- und Ausschnittsinformationen sind essentiell für die Produktion, um automatisierte Bohr- und Fräsmaschinen ansteuern zu können. Genaue 3D-Daten aus STEP-Modellen und detaillierte Montagebeschreibungen helfen den Anwendern bei der Erstellung von qualitativ hochwertigen Schrankaufbauten. Die Überprüfung von Designregeln unterstützt die Validierung von Form, Passgenauigkeit und Funktion des Schrankaufbaus.

Mit intelligenten Designdaten, die für die nachgelagerte Fertigungs- und Montageautomatisierung zur Verfügung stehen, lassen sich Verbindungen zu intelligenten Maschinen für die Fertigung und Montage von Schaltschränken herstellen.

Mit der Möglichkeit, Produktionsanlagen über eine SPS-Konfiguration zu verbinden, können Hersteller ihren digitalen Workflow optimieren.



Mehr erfahren

zuken-smart-cabinet-building-900x600-1

bills-of-materials-and-wire-lists-900x600-1-768x512-1

Automatisierte Stücklistenausgabe

Präzise Designdaten sind ein entscheidender Faktor bei der Erstellung von automatisierten B.O.Ms und Kabellisten. Eine Bibliothek, ein Projekt mit einer einzigen Datenquelle mit logischer und physischer Konnektivität und genauen Kabellängen schaffen einen intelligenten Designprozess, der die Auswahl von Kabeln, Kabelanschlüssen und Zusatzgeräten automatisiert.

Berichtsoptionen ermöglichen mehrere Formate und Konfigurationen, so dass man beispielsweise leicht zwischen der Darstellung von Schaltschrankaufbauten als Einzelteile oder kombinierten Baugruppen umschalten kann.

Mit Hilfe dieser konfigurierbaren Berichtsoptionen können Konstruktionsteams ein vollständiges Produktions- und Montagepaket erstellen.



Mehr erfahren

Erfahren Sie, wie Sie von E3.series profitieren können

Nutzen Sie unsere Online-Evaluierung der Software, die Sie durch den Designprozess für Maschinen und Verkabelung führt.
Evaluierungsanfrage für E3.series
