Funktionale Planung von Verkabelungs- und Fluidsystemen

E3.FunctionalDesign verbindet automatisch alle Komponenten, die zu demselben Signal gehören, und zeigt diese Zuordnung in Eigenschaften an, die in dynamischen Komponenten gespeichert werden. Funktionseinheiten können jederzeit zwischen dynamischen Komponenten verschoben werden, wobei die betroffenen Signale an den Verbindungspunkten sofort aktualisiert werden.

Nachdem die gewünschten Funktionseinheiten einer dynamischen Komponente korrekt zugeordnet sind, wird die als Platzhalter verwendete dynamische Komponente durch eine Standardkomponente aus der Bibliothek ersetzt. Diese Standardkomponenten enthalten die zusätzlichen Informationen, die zur Fertigstellung des Projekts erforderlich sind, wie z.B. Steckverbinder, Gegenstecker und Steckerbelegungen.

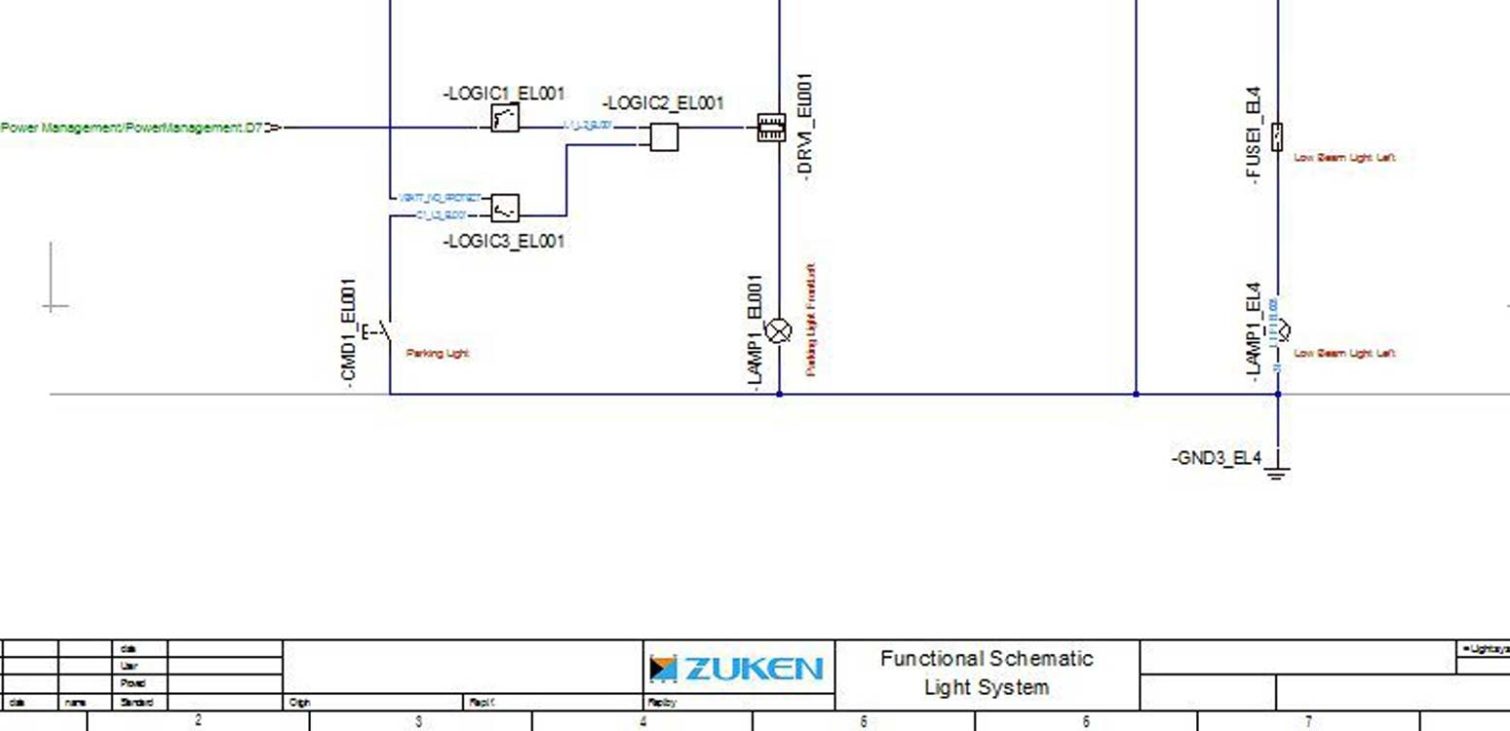

Diese ersten Funktionsskizzen dienen als Grundlage für den detaillierten Schaltplan oder Fluidplan.
