E3.fluid - Planung von Hydraulik-, Pneumatik-, Kühl- und Schmierungssystemen

Die Fluidplanung mit E3.fluid ermöglicht Design und Dokumentation von Fluidplänen aller Art. Es handelt sich um eine ganzheitliche, einfach zu bedienende Komplettlösung mit optimierter Funktionalität für die Entwicklung von Hydraulik-, Pneumatik-, Kühl- und Schmierungssystemen.

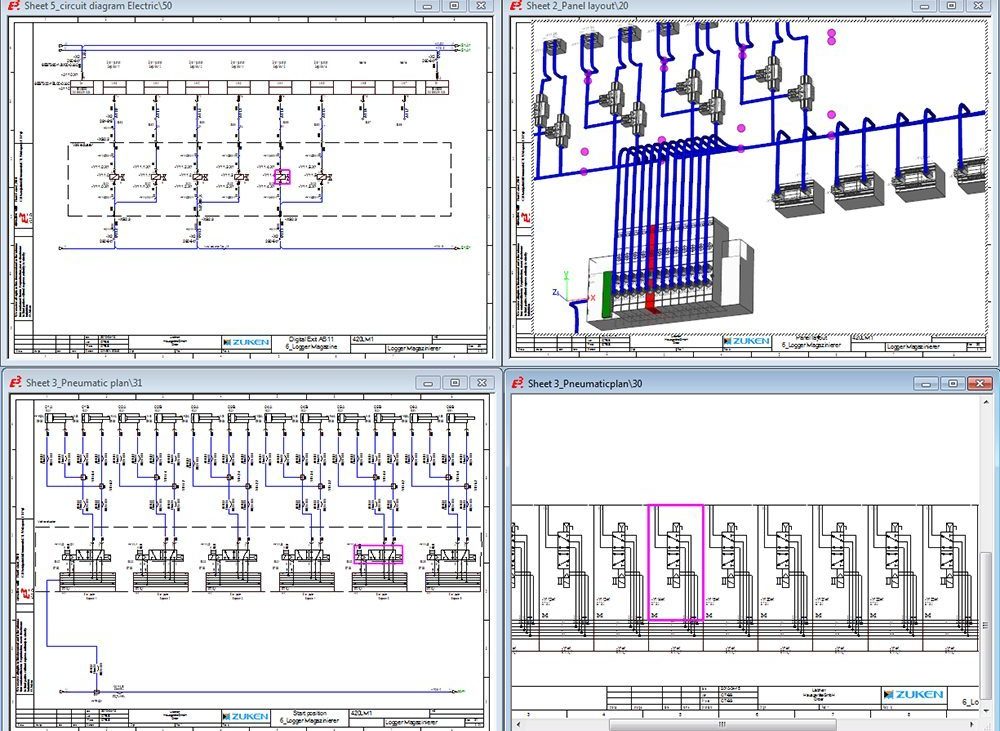

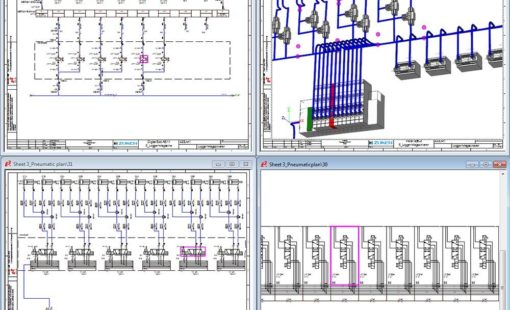

Kombinierte Elektro- und Fluidplanung mit intelligenten Blattformaten zum einfachen Wechseln zwischen Elektro- und Fluid-Elementen

Konsistente Darstellung elektromechanischer Betriebsmittel in pneumatischen Schaltplänen, elektrischen Schaltplänen und Installationsplänen

Entwurfsbegleitende Überprüfung von Entwurfsregeln mit optimierter Funktionalität für die Entwicklung von Hydraulik-, Pneumatik-, Kühl- und Schmiersystemen

E3-fluid

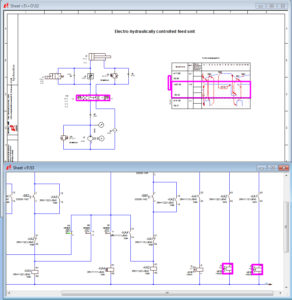

Integrierte Fluid- und Elektroplanung

Hydraulik-, Pneumatik-, Kühl- und Schmiersysteme, die durch Elektromotoren oder Pumpen aktiviert werden, erfordern eine integrale Handhabung von Fluidplanung und Elektroplanung.

Unser Lösungsansatz ermöglicht es Fluidtechnikern, Hydraulik- und Pneumatikpläne zu detaillieren und zu dokumentieren. Sie können unabhängig entwickelt oder komplett mit der Planung von elektrischen Steuerungssystemen integriert werden.

Die wichtigsten Merkmale von E3.fluid

E3.fluid kann als Standalone zur Ausarbeitung eines Hydraulikplans / Pneumatikplans oder in Kombination mit den elektrischen Schaltplänen verwendet werden.

  • Gemischte Fluid- und Elektrokonstruktion
  • Querverweise zwischen Elektro- und Fluid Design
  • Intelligente Blattformate verhindern Planungsfehler (auf Fluid-Blattformaten sind nur Fluidik-Elemente erlaubt).
  • Kombinierte Stücklisten

fluidplanung durch das erstellen vieler fluidpläne

  • Verfolgung der Teileverwendung

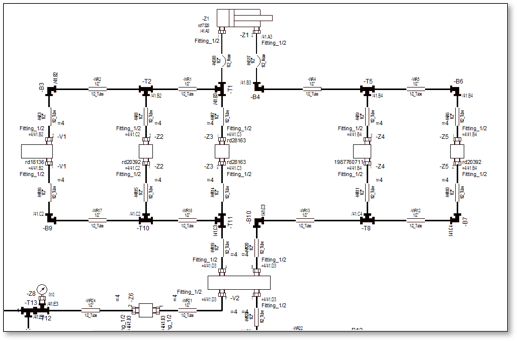

  • Umfangreiche Symbolbibliothek für Fluidpläne enthalten
  • Automatische Verbindungsherstellung (Auto-connect)
  • Mehrfache Designregelprüfungen für Fluidtechnik
  • Wiederverwendung von Designs mit vordefinierten Teilschaltungen
  • Automatische Zuordnung von Verbindungselementen zu Schläuchen und Rohren
  • Vermeidung falscher Schlauch- und Rohrdimensionierung

Die Option E3.fluid+ ermöglicht es dem Anwender, mehrere Ansichten seiner Anlage zu erstellen, wie beispielsweise ein Ventil, das sowohl in der schematischen als auch in der Verteilerzeichnung dargestellt ist. Durch die objektorientierte Funktionalität von E3.series sorgt E3.fluid dafür, dass die Dokumentation immer korrekt ist, unabhängig davon, wo Änderungen von Fluidplänen vorgenommen werden.
