E3.formboard - 1:1 Fertigungsunterlagen für die Kabelbaumgertigung

E3.formboard ist eine Komplettlösung für die Erstellung von Kabelbaum-Fertigungszeichnungen. Auf jedem Blattformat können eine oder mehrere Fertigungszeichnungen erstellt werden. Automatische Funktionen erleichtern die Platzierung, Anordnung und Dimensionierung der Kabelstränge und -segmente. E3.formboard ist vollständig in E3.cable integriert. Die in E3.cable definierten logischen Verbindungsdaten werden direkt in E3.formboard verwendet, und alle Änderungen, die in beiden Modulen vorgenommen werden, werden automatisch übernommen.

Erstellung einer umfassenden Fertigungsdokumentation

Automatische Berechnung von Drahtlängen und Bündeldurchmessern

Dynamische Anschlusstabellen mit Pin-, Draht-, Kabel-, Signal-, Mess-, Farb- und Zielinformationen

Kontrolle und Einstellung der Drahtlängen

Optimierte Formboard Designs für eine fehlerfreie Kabelbaumfertigung

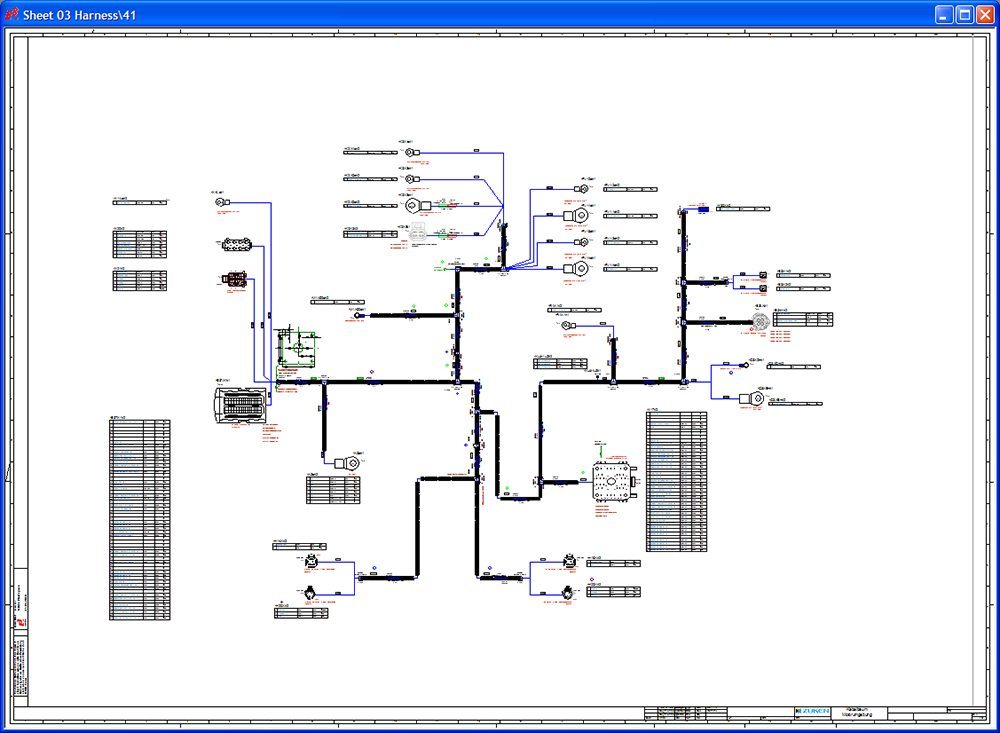

Formboard Designs beinhalten Verbindungstabellen, Klemmen und Wicklungen. Die Drahtlängen werden automatisch festgelegt und ein Algorithmus berechnet den Außendurchmesser der Kabelbaumsegmente. Um das Papierformat einzuhalten, lassen sich die Kabelbaumzweige um jeden beliebigen Punkt drehen, und eine spezielle Druckfunktion ermöglicht das Nachdrucken einzelner Abschnitte.





kabelbaumfertigung

kabelbaumfertigung

Standalone Formboard Design

Die dem Kabelbaumblatt hinzugefügten Anschlüsse beinhalten automatisch Verbindungstabellen, während die zwischen den Anschlüssen hinzugefügten Verbindungsleitungen die Abzweigungen des Kabelbaums definieren. Die in den Verbindungstabellen an den Pins hinzugefügten Leitungen werden automatisch durch die kürzesten oder vordefinierten Kabelbaumsegmente geführt.

Integriertes Schaltplan- und Formboard-Design

Mit der Integration von E³.formboard in E³.cable werden die in E³.cable definierten logischen Verbindungsdaten direkt in E³.formboard verwendet. Alle Änderungen, die in einem der beiden Module vorgenommen werden, werden automatisch in das andere übernommen.

E3.formboard Funktionsübersicht

E3.formboard bietet eine Komplettlösung zur Erstellung von Kabelbaumzeichnungen für die Fertigung

Zeichnungen für die Kabelbaumfertigung aus E3.formboard geben einen Überblick über die im Schaltplan definierten Drähte und Kabelbäume. Diese enthalten sowohl elektrische als auch nichtelektrische Komponenten einschließlich Steckerplatzierungen, Leitungssegmenten, Schutzabdeckungen, Klemmen und weiteren Komponenten.

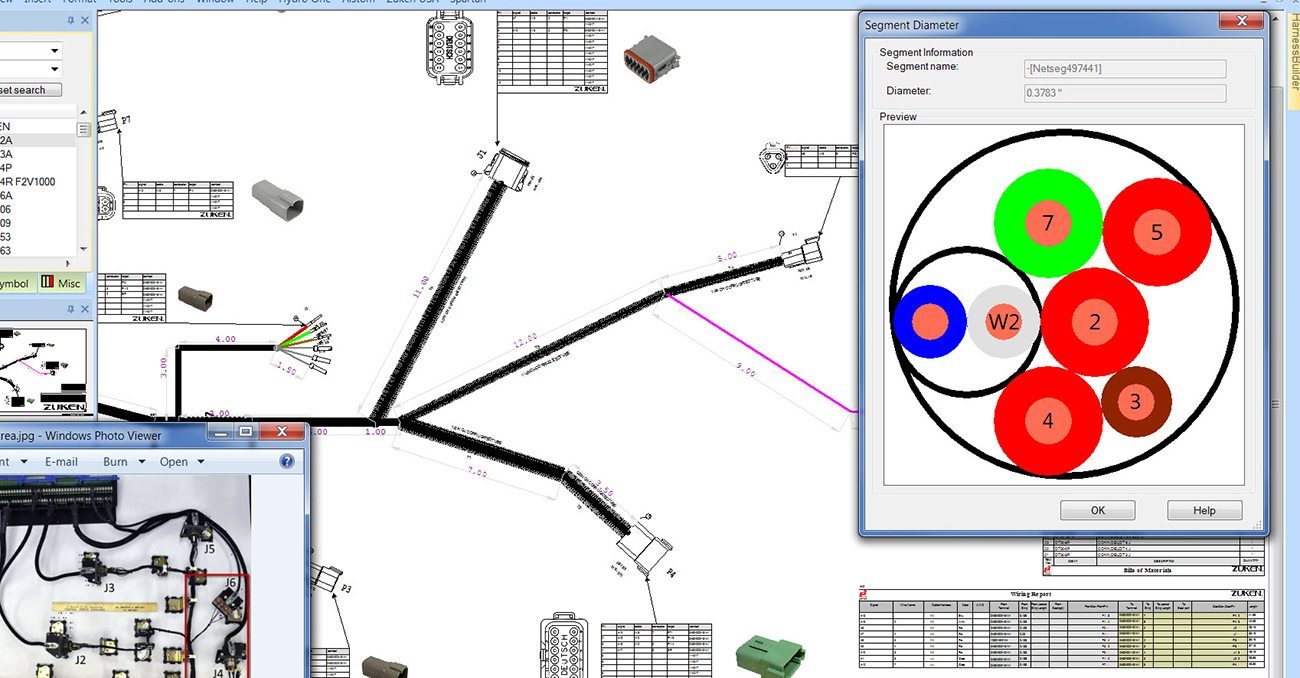

Die Drahtlängen werden automatisch festgelegt und ein Algorithmus berechnet den Außendurchmesser der Kabelbaumsegmente. Zur Anpassung an das Papierformat können die Kabelbaumzweige um jeden beliebigen Punkt gedreht werden und eine spezielle Druckfunktion ermöglicht es, einzelne Abschnitte neu zu drucken.

Konfigurierbare Anschlusstabellen können in der Zeichnung platziert werden, um Pin-, Draht-, Kabel-, Signal-, Mess-, Farb- und Zielinformationen anzuzeigen. Diese Tabellen sind dynamisch, was bedeutet, dass ein Draht zu einem in der Tabelle angezeigten Pin hinzugefügt und mit einem Pin in einer anderen Tabelle verbunden werden kann. Formboard fürht den Draht automatisch von Pin zu Pin durch die Kabelbaumsegmente.

Kabelbaumsegmente können hervorgehoben werden, wenn die auf dem Blatt angezeigte Länge nicht mit der für jedes Segment definierten Herstellungslänge übereinstimmt. Diese “überdimensionierten” Segmente können automatisch angepasst werden, um die korrekte Herstellungslänge anzuzeigen, die den Segmenten des Kabelbaums zugeordnet ist.

E3.formboard ist vollständig in E3.cable integriert. Die in E3.cable definierten logischen Verbindungsdaten werden direkt in E3.formboard verwendet, und alle Änderungen an einem der beiden Module werden automatisch in das andere übernommen.

Datensätze für die Kabelbaumfertigung können aus der Konstruktionszeichnung in Form von Kabellisten extrahiert werden, die Routen- und Längeninformationen enthalten. Schnittstellenmodule verbinden E3.cable mit Produktionsmaschinen wie den Komax Kabelverarbeitungsmaschinen und den Perforex Bohr-, Stanz- und Schneidewerkzeugen.
