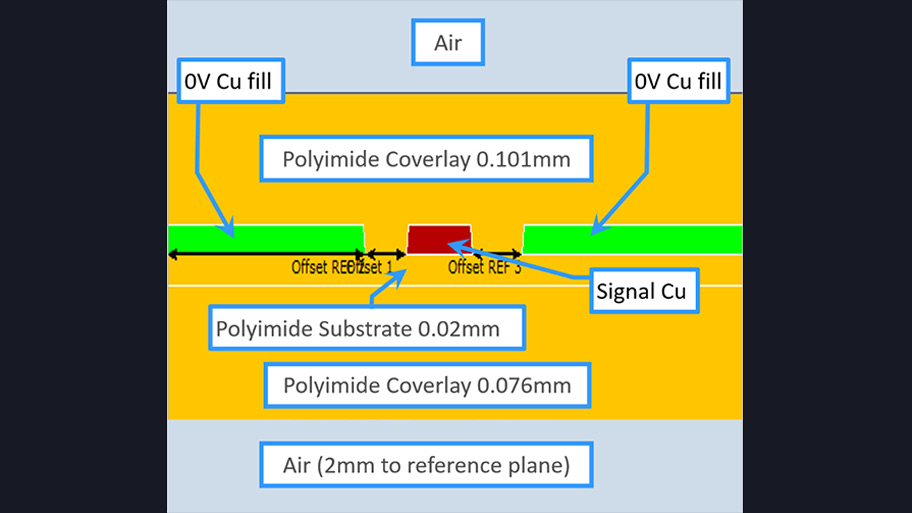

Design Force ermöglicht eine kontrollierte Impedanzführung für hochfrequente Signale unter Verwendung von elektromagnetischen Feldlösern. Das kontrollierte Impedanz-Routing ist eine Voraussetzung für eine gute Signalintegrität digitaler Schaltungen, da Signale – insbesondere hochfrequente – einen konstanten Widerstand vom Treiber bis zum Empfänger erfordern. Renishaw verwendet Zukens CR-8000-Suite zur Steuerung der Impedanz. Mit dem Constraint Manager werden die Grenzen des Wellenwiderstandes festgelegt und mit Lightning werden Impedanzvorlagen erstellt. Auf diese Weise können Netzgruppen ausgewählt und dann mit dem Field Solver automatisch der spezifizierte Impedanz berechnet werden. Dabei werden die Leiterbahnbreiten an die jeweilige Netzklasse angepasst.

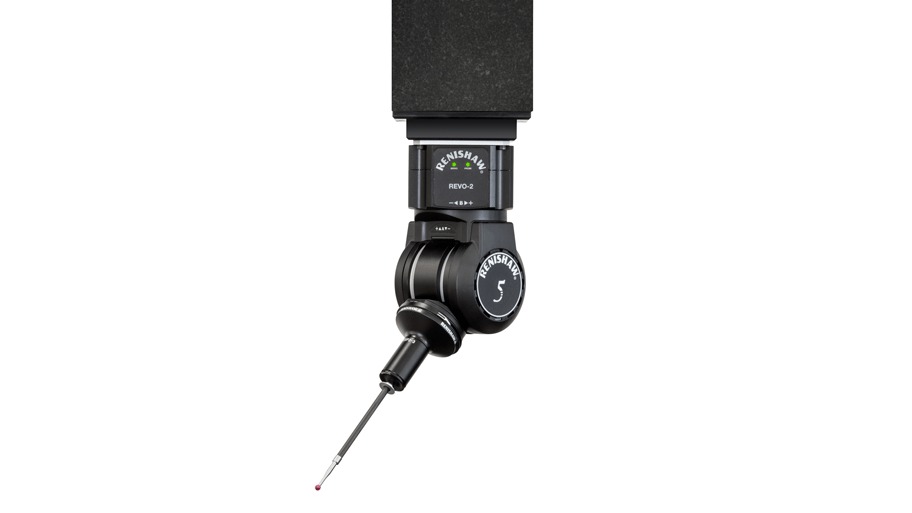

Flexible und starr-flexible Leiterkarten kommen in vielen Produkten des Messtechnik-Spezialisten Renishaw zum Einsatz. Ein Umstieg auf die neue CR-8000 Generation von Zuken und die damit verbundene Einführung der 3D-Technologie im PCB-Design ermöglichte wichtige Prozessverbesserungen, vor allem bei der Identifikation von Kollisionen beim Gehäuseeinbau und bei der Impedanzkontrolle für kritische Signale.
Als die Leiterplattendesigner von Renishaw zum ersten Mal in 3D arbeiteten, erkannten sie eine Vielzahl von Vorteilen, darunter die frühzeitige Behebung von Problemen mit der Passform im Gehäuse und eine einfachere Bauteilplatzierung. Darüber hinaus konnten sie das Routing von hochfrequenten Signalen mit kontrollierter Impedanz durch den Einsatz von elektromagnetischen Feld-Solvern in Design Force verbessern. Das Arbeiten in 3D hat die Zusammenarbeit innerhalb von Renishaw deutlich verbessert.
Auf einen Blick
Ein großer Vorteil der Migration zum CR-8000 ist, dass die PCB-Designer von Renishaw in der Lage sind, Leiterplattendesigns in 3D zu visualisieren und zu manipulieren. Pete Leonard, Electronic Design Manager für Group Engineering, Renishaw, kommentiert: “Wir können Komponenten in einer 3D-Umgebung platzieren, wobei wir alle Einschränkungen berücksichtigen, die von unseren Maschinenbauern vorgenommen wurden, und dann zum Routing wieder auf 2D umstellen.

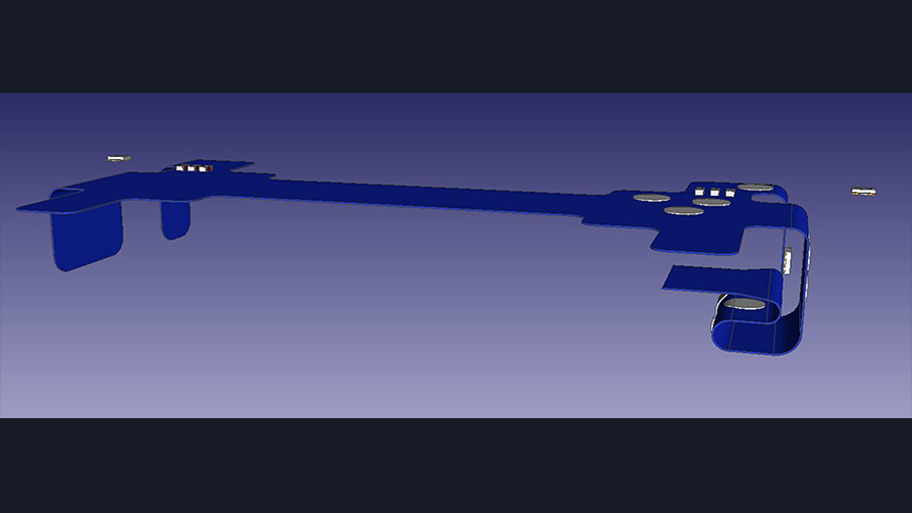

‘Was wäre, wenn’-Szenarien können durch Biegen der flexiblen Leiterplatte betrachtet werden.

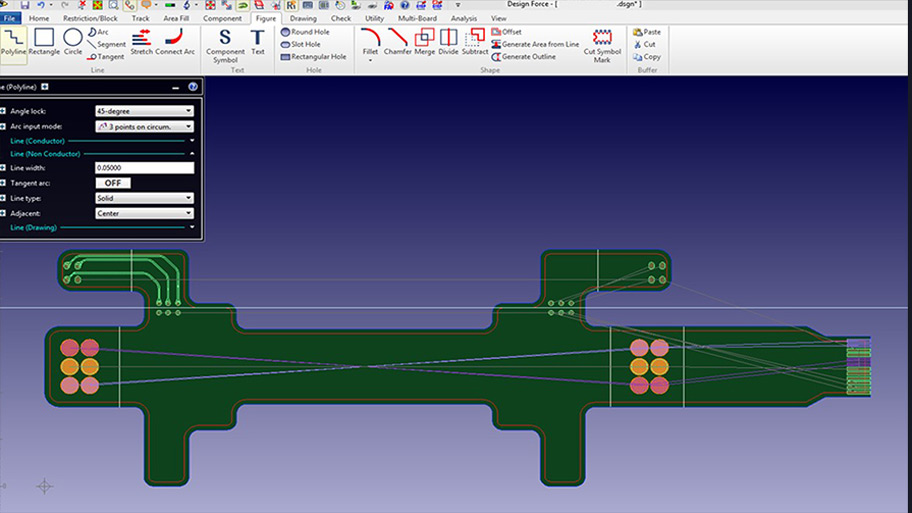

Während des Designs der flexiblen Leiterplatte erstellten die PCB-Designer von Renishaw eine benutzerdefinierte Lage namens “BendLine”. Auf dieser BendLine-Lage werden Polylinien gezeichnet, mit denen die Achsen dargestellt werden, um die die flexible Leiterplatte gebogen werden muss. Eigenschaften wie Biegerichtung, Winkel und Radius wurden dann auf jede der Polylinien angewendet. Auf diese Weise konnten die PCB-Designer von Renishaw Elemente in dieser 3D-Umgebung bewegen. Auch die Gehäusegeometrie kann als STEP-Datei importiert werden.
Renishaw über die Zusammenarbeit mit Zuken
Bildergalerie
