FPGA- und PCB-Design in einer durchgängigen Umgebung
FPGAs ersetzen ASICs in vielen Designanwendungen. Häfuig Sie werden auch für Prototyping-Designs, die Implementierung von ASICs oder andere eingebettete Hard- und Softwaredesigns verwendet, da sie leicht umprogrammiert werden können. Engineering-Teams benötigen einen effektiven Entwicklungsablauf, der FPGA- und PCB-Design zusammenführt, um die Entwicklungszyklen zu verkürzen und die Markteinführungszyklen zu verkürzen.
Unser Beitrag
-
Concurrent Design von FPGAs und PCBs
-
Eine leistungsfähige FPGA/PCB Co-Design-Umgebung, die Unterstützung für die neuesten Bauelemente von FPGA-Anbietern bietet. Als Teil der Zuken System Level Design Suite ermöglicht unsere Lösung es Design-Teams, Informationen über die Pin-I/O-Zuordnung auf FPGAs oder anderen Komponenten mit hoher Pin-Anzahl mit unseren Design Gateway und Design Force PCB-Design-Tools intelligent zu kommunizieren.
-
Schaltungsentwicklung auf Systemebene
-
Unsere Technologie ermöglicht einen Schaltungsentwurf auf Systemebene, bei dem einzelne Schaltkreise als Blöcke dargestellt und verbunden werden können. Dieser Ansatz ermöglicht es den Ingenieuren, die Signalkontinuität (Interconnects) nicht nur auf der Boardebene, sondern auch auf Systemebene zu verwalten und so die Signalkontinuität zwischen den einzelnen Boards zu evaluieren.
-

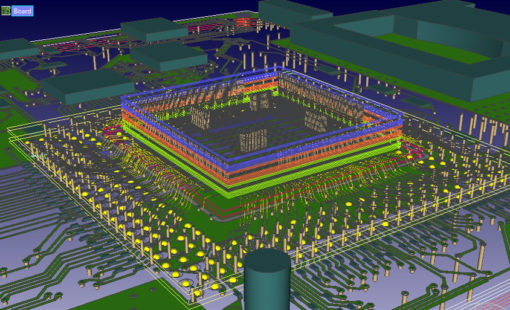

3D Multi-board PCB Design
-
Eine umfassende Umgebung für die Gestaltung von FPGAs, ASICs und anderen Bauteilen mit einer hohen Pinzahl auf einer Leiterplatte. Während das FPGA-Design simuliert und synthetisiert wird, können Ingenieure das logische und physikalische Schaltungsdesign einlesen, um Pinbelegungen und Randbedingungen auf der Leiterplatte zu überprüfen.
