E3.HarnessAnalyzer – un outil puissant pour la visualisation et l'analyse des schémas de faisceaux
E3.HarnessAnalyzer est un outil puissant pour la visualisation et l'analyse des schémas de faisceaux dans le format de données de conteneur HCV. HCV est une extension de la norme industrielle KBL (modèle de données physiques) et des données SVG (graphiques vectoriels). Un avantage majeur est la possibilité de gérer des configurations basées sur des modules pour les faisceaux spécifiques aux clients (KSK). Ces fonctions assurent un nouveau niveau de facilité d'utilisation lors du partage de modèles et de documents de conception de faisceaux complets avec les équipes de projet internes et externes.
Lire KBL, VEC, HCV et d'autres formats de données de conception
Visualiser les faisceaux et variantes en 2D et 3D
Gérer des configurations basées sur des modules pour les faisceaux spécifiques aux clients (KSK)
E3.HarnessAnalyzer ouvre la voie en matière de collaboration de conception de faisceaux au sein des industries exigeantes de l’automobile, des véhicules spéciaux et du transport dans son ensemble. Cet outil est facile à utiliser et permet de visualiser, naviguer, analyser, valider et commenter efficacement le modèle de conception et les schémas connexes générés par le nombre croissant d’outils auteurs d’aujourd’hui. L’outil permet aux équipementiers d’optimiser leur chaîne de processus et de collaborer avec leurs fournisseurs. Il permet de fournir des données de faisceaux détaillées à toutes les parties prenantes, notamment les ingénieurs de version, les inspecteurs de la qualité et les planificateurs de production.
Caractéristiques clés de l'E3.HarnessAnalyzer
Visualisation et analyse des schémas de faisceaux
Tirant parti des coordonnées 3D dans les données importées (KBL, VEC ou PLMXML), E3.Harness Analyzer peut représenter les faisceaux en tant que modèle 3D complet. Lorsqu’un schéma 2D est inclus dans les données d’importation (HVC ou DSI), l’outil peut également visualiser le schéma 2D détaillé en haute résolution et dans des formats d’échelle XXL (par ex. 1 m x 60 m).
Avec les conceptions et schémas de grande taille d’aujourd’hui, la fonction de recherche est devenue une exigence quotidienne majeure. E3.HarnessAnalyzer prend cela en charge avec une puissante fonctionnalité de moteur de recherche couvrant tous les objets techniques d’une conception.
La collaboration de conception implique généralement une détection manuelle rapide des changements effectués par d’autres concepteurs lors de la sortie d’une nouvelle version de schéma de faisceaux. E3.HarnessAnalyzer compare rapidement et automatiquement deux versions du même document et montre clairement les différences sur le schéma. Les résultats peuvent être exportés dans Microsoft Excel.
Avec l’E3.HarnessAnalyzer, les utilisateurs peuvent annoter les documents de commentaires textuels structurés par classes telles que « erreur » ou « confirmation », qui sont affichées en tant que drapeaux dans le schéma. Toutes les annotations peuvent être exportées pour un traitement en aval, comme l’examen de la conception dans le système auteur d’origine ou l’archivage pour la gestion des changements.
Les schémas de faisceaux maîtres peuvent contenir des familles de modules accompagnées de leurs modules. L’E3.HarnessAnalyzer affiche les informations relatives aux familles de modules et aux modules conformément à la structure de données STEP AP212 KBL, y compris l’historique de module. La structure de module peut être utilisée pour filtrer les informations dans des vues et des listes concernant un module simple ou n’importe quelle combinaison de modules.
Produits et extensions E3.series connexes
- Products
octobre 26, 2018
E3.cable
E3.cable, logiciel de conception de câbles électriques, est utilisé pour la conception et la documentation de plans de câbles et de dispositions de faisceaux
Read now
Wiring design and documentation
- Products
novembre 08, 2018
E3.formboard
Documentation de fabrication de faisceaux de câbles
- Products
janvier 04, 2019
E3.ExportToKomax
Exportation des listes de câbles pour les machines de traitement des câbles Komax
Read now
Exportation des listes de câbles pour les machines de traitement des câbles Komax
Visite guidée de l'E3.HarnessAnalyzer
Découvrez comment l’E3.HarnessAnalyzer permet de visualiser, naviguer, analyser, valider et commenter le modèle de conception et les schémas connexes

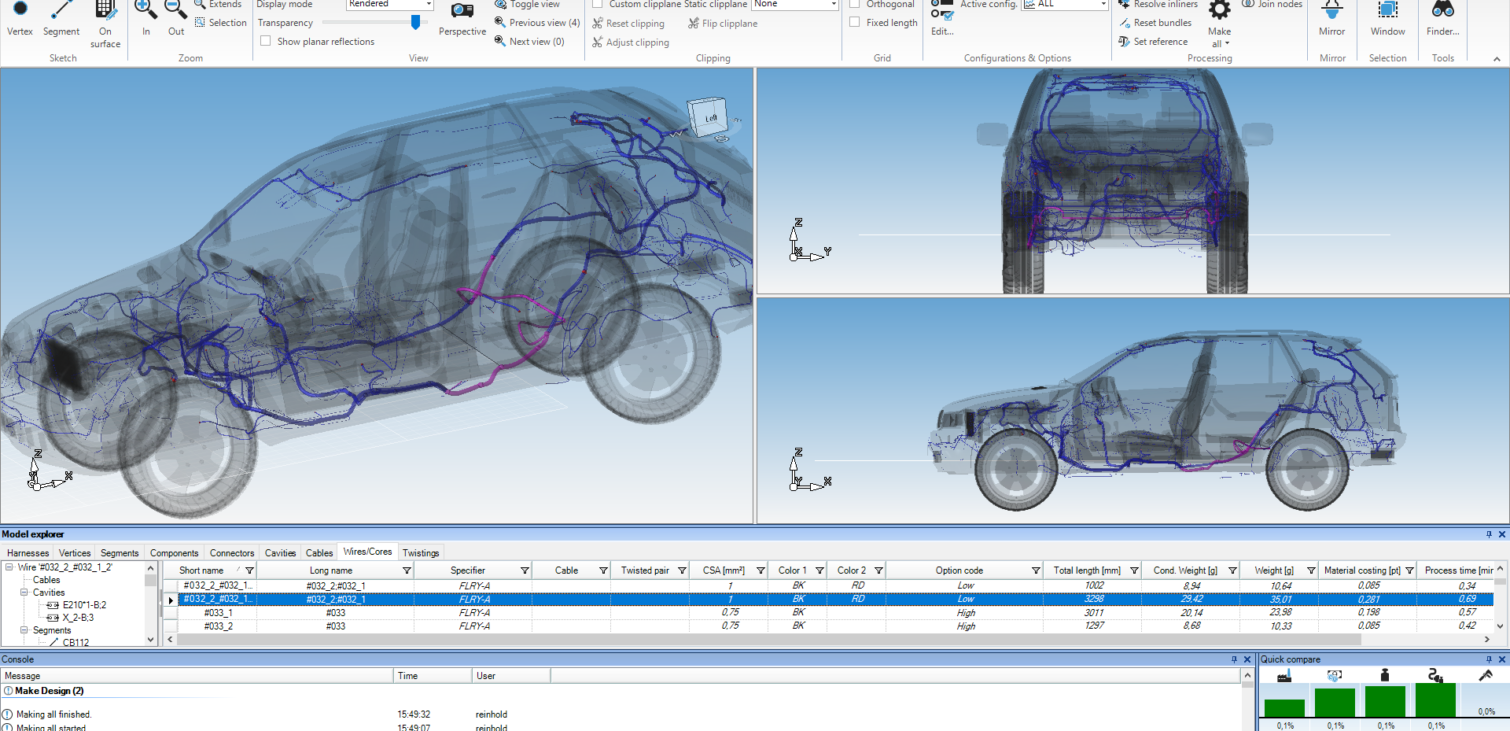

Visualisation 3D
E3.HarnessAnalyzer prend en charge l’affichage des faisceaux de câbles en tant que structures 2D et 3D. La capacité 3D est basée sur les coordonnées 3D qui sont spécifiées dans les structures KBL, VEC ou PLMXML. En exploitant ces coordonnées, l’E3.HarnessAnalyzer génère une représentation 3D dynamique qui est directement couplée au modèle de données KBL.
Compilation schématique
In addition to topological information, KBL, VEC and PLMXML data also contain connectivity information of wire harnesses and their components. Leveraging this information, E3.HarnessAnalyzer can generate schematic views applying user-defined filter criteria. The schematic is then automatically compiled in a fraction of a second. The generated diagram is fully linked to the 2D and 3D view
En plus d’informations topologiques, les données KBL, VEC et PLMXML contiennent également des informations de connectivité des faisceaux de câbles et de leurs composants. En exploitant ces informations, l’E3.HarnessAnalyzer peut générer des vues schématiques appliquant des critères de filtre définis par l’utilisateur. Le schéma est ensuite automatiquement compilé en une fraction de seconde. Le schéma généré est entièrement lié à la vue 2D et 3D.
Prise en charge de conceptions de faisceaux modulaires
Les schémas de faisceaux maîtres peuvent contenir des familles de modules accompagnées de leurs modules. L’E3.HarnessAnalyzer affiche les informations relatives aux familles de modules et aux modules conformément à la structure de données STEP AP212 KBL – informations d’historique de module incluses. La structure de module peut être utilisée pour filtrer les informations dans des vues et des listes concernant le contenu d’un module simple ou d’une combinaison arbitraire de modules.
Prise en charge des derniers formats de données industriels
Les formats d’importation pris en charge incluent les capacités PLMXML et DSI natives. De plus, l’E3.HarnessAnalyzer prend désormais en charge l’importation de données dans le dernier format standard industriel VEC (conteneur électrique de véhicule), assurant ainsi des capacités d’examen et d’inspection pour des conceptions de faisceaux de câbles à 150 % exhaustives, incluant leur gamme complète d’options et de variantes.
