Munich, Allemagne, et Westford, MA, USA, 30 août 2022 – Zuken annonce le lancement de E3.series 2022, qui apporte des évolutions qui permettent aux équipes de conception de créer les jumeaux numériques contenant tous les détails de fonctionnalité et de fabrication dans une seule suite d’outils. Les améliorations apportées à E3.series 2022 couvrent tous les domaines de la conception électrique jusqu’au processus de fabrication, notamment : le routage des fils, la visualisation de l’ensemble des données, les vérifications des règles de conception et la gestion des modifications.
“Le jumeau numérique facilite l’automatisation et le contrôle des processus de production et d’assemblage et constitue donc un moyen idéal de remédier à la pénurie de personnel qualifié chez les fabricants et fournisseurs d’armoires électriques. Avec nos partenaires de l’initiative Smart Cabinet Building, nous nous engageons à fournir des solutions ouvertes et intégrables pour la fabrication et l’assemblage automatisés d’armoires électriques. Le jumeau numérique, ou en anglais Digital Twin, constitue le point central pour tous les processus de production, d’assemblage et de test automatisés”, explique Joachim Frank, Managing Director E3.series, Zuken E3 GmbH.
La dernière version de la suite E3.series comprend plus de 50 nouvelles fonctionnalités, améliorations et outils pour améliorer encore la précision, l’efficacité et la productivité de l’ingénierie. Les améliorations apportées à la conception des armoires électriques contribuent à optimiser la visualisation en 3D des composants et des fils en vue de simplifier le processus d’assemblage. Par ailleurs, les améliorations apportées à la disposition des câbles et des faisceaux visent à rendre la réutilisation des conceptions déjà existantes plus performante et à saisir des détails de fabrication supplémentaires. Les améliorations de la simplicité d’utilisation globale visent à simplifier encore plus l’application afin d’accroître la productivité, alors que des améliorations des contrôles des règles de conception actives et passives garantissent la qualité de la conception.
Visualisation en 3D

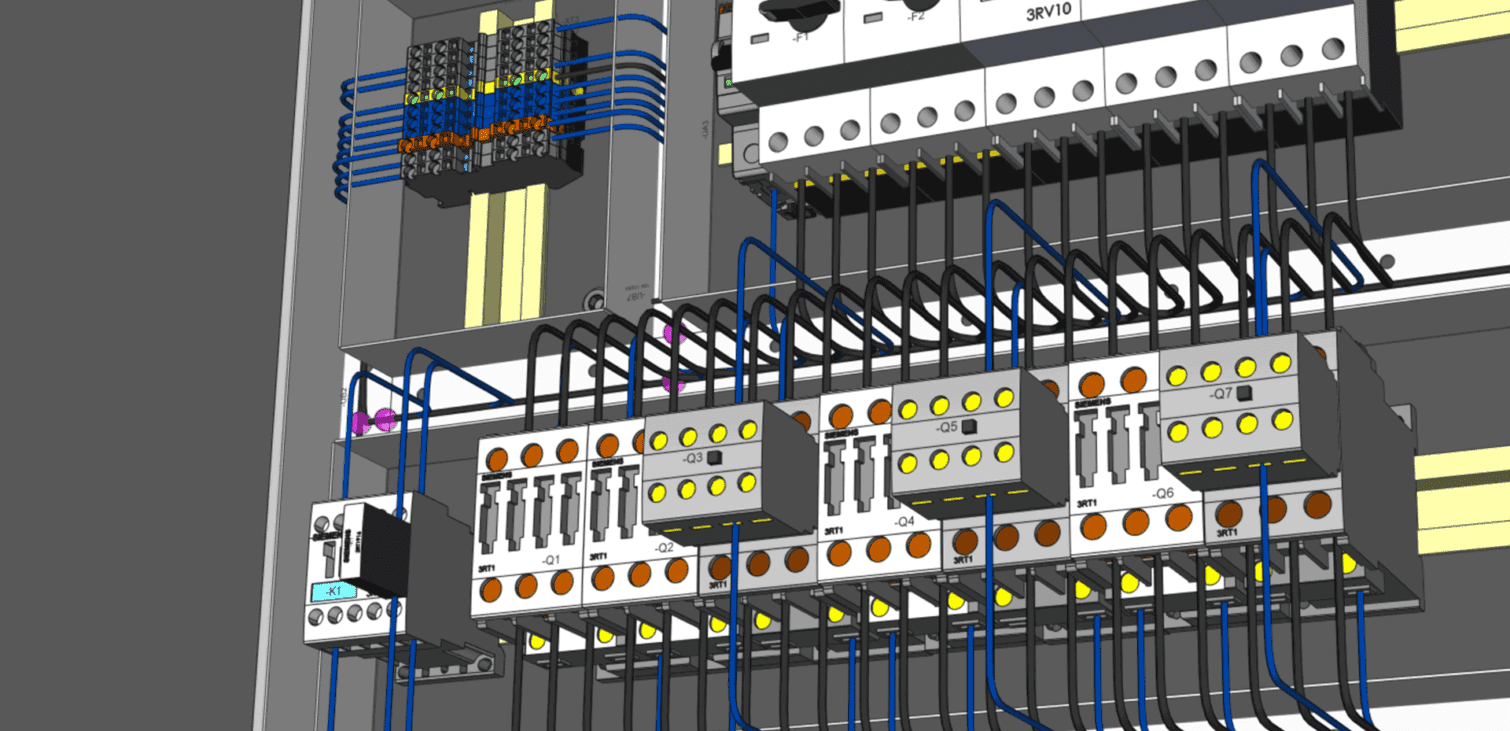

E3.series 2022 introduit de nouvelles options 3D permettant de visualiser des sections individuelles d’une armoire électrique en 3D. L’option de visualisation 3D des feuilles individuelles s’ajoute à la visualisation de l’ensemble des armoires d’un projet. Les nouvelles options de visualisation ont été conçues pour visualiser la conception de l’armoire pendant la fabrication et l’assemblage. Les concepteurs peuvent ainsi travailler en 2D et visualiser le résultat en 3D, tout en bénéficiant de l’ensemble des contrôles d’assemblage, de montage et de fonctionnalité.
Prise en charge des barres électriques
Les jeux de barres (busbar) sont représentés par un nouveau type de composant spécialement dédié dans la bibliothèque qui peut être facilement chargé dans le schéma et la conception de l’armoire. De nouvelles fonctions permettent alors le placement et la connexion directe. La représentation des busbars dans l’armoire 3D fournit alors un jumeau numérique précis pour l’assemblage et la fabrication.
Ensembles de câbles multiconducteurs et faisceaux de fils préfabriqués
E3.series 2022 simplifie la gestion des câbles multiconducteurs préfabriqués en les traitant comme des assemblages avec des options pour définir la connectivité dans la bibliothèque de composants. Ces assemblages peuvent être chargés dans le projet avec la connectivité et les caractéristiques physiques prédéfinies. L’option de verrouillage des attributs des câbles multiconducteurs évite des modifications involontaires dans le projet. La flexibilité supplémentaire de définir une ou plusieurs connexions à l’intérieur de l’assemblage permet la création de câbles et de faisceaux de fils complexes.
Calculs du diamètre des faisceaux de câbles
E3.series excelle pour le calcul précis du diamètre extérieur des sections ou des faisceaux de câbles. Dans la version 2022, ces temps de calcul sont considérablement réduits. Les concepteurs peuvent désormais indiquer les diamètres des différents segments d’un faisceau de câbles à l’aide d’un texte d’affichage constamment actualisé, sans jamais affecter les performances de l’application.
Attribution de sous-circuits aux composants
La nouvelle version d’E3.series simplifie la conception modulaire de vos projets à l’aide d’options de réutilisation puissantes et faciles à utiliser. E3.series 2022 améliore en effet considérablement le processus de réutilisation en offrant la possibilité d’attribuer des sous-circuits à tous les composants. Les concepteurs peuvent désormais choisir entre placer un design standardisé ou des symboles attachés à un composant.
Une solution au cœur de la continuité numérique
E3.series est la solution ECAD dédiée à la conception d’armoires électriques, de câbles, de faisceaux, de systèmes de fluides et de distribution d’énergie dans tous les secteurs industriels. Permettant à des équipes de concepteurs de travailler simultanément sur un projet, en assurant automatiquement la synchronisation des données grâce à son architecture orientée objet et à sa bibliothèque centrale intelligente de composants. En plus, la suite d’outils aide les utilisateurs à éliminer des erreurs et des omissions grâce à des contrôles actifs et passifs des règles de conception. E3.series assure la transition vers l’assemblage et la fabrication automatisés pour permettre une véritable continuité numérique des opérations de la conception jusqu’à la fabrication,
