Il caricamento frontale del progetto, il posizionamento automatico/interattivo migliorato e il routing aumentano le prestazioni, la qualità e la producibilità.

CR-8000 di Zuken, l’unica soluzione di progettazione incentrata sul prodotto del settore, continua ad essere all’avanguardia con strumenti di nuova generazione in grado di creare progetti di prodotto complessi di oggi e di domani.

cr-8000-background-with-logo-1000px-3-384x320

Prestazioni, qualità e producibilità

CR-8000 2018 presenta numerosi miglioramenti mirati a garantire prestazioni, qualità e producibilità per le tecnologie PCB più avanzate di oggi. Queste includono la possibilità di consentire un efficiente front-loading dei vincoli di progettazione e delle specifiche al processo di creazione del progetto, insieme a sofisticate capacità di posizionamento e di instradamento per il layout fisico. Ciò aumenterà l’efficienza e garantirà la qualità attraverso una collaborazione semplificata lungo tutta la catena di progettazione dei PCB.


Design Gateway

Constraint Browser

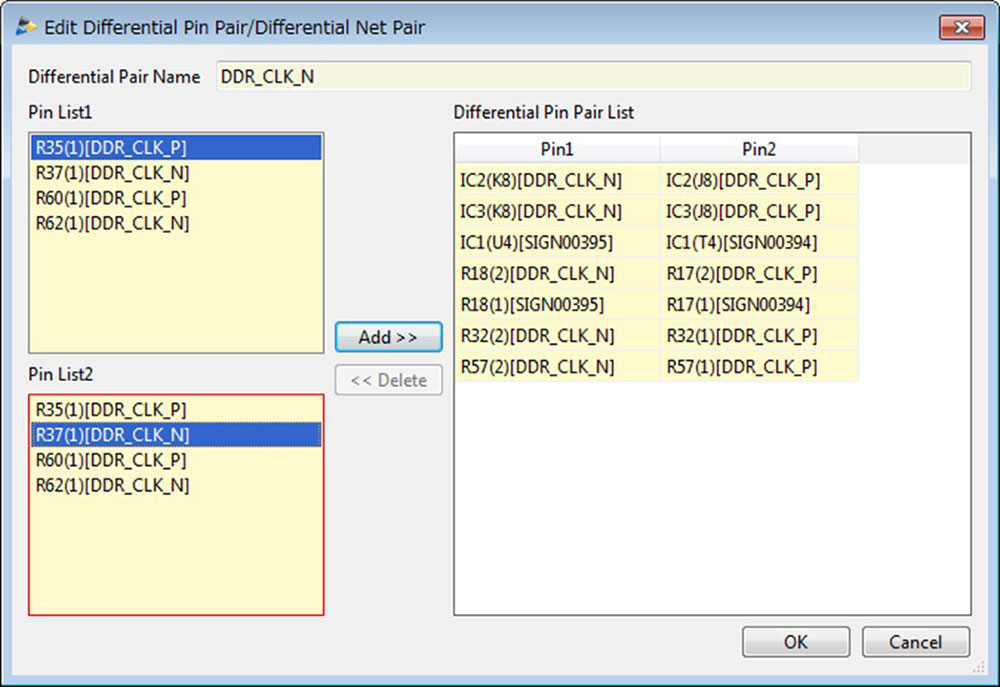

Il caricamento frontale dei progetti da Design Gateway a Design Force è stato ottenuto aggiungendo un browser unificato e migliorato per entrambe le applicazioni. Ciò consente agli ingegneri hardware di assegnare modelli di topologia, modificare i segnali differenziali e assegnare clearance classes ai singoli segnali.

Rule Stack Editor

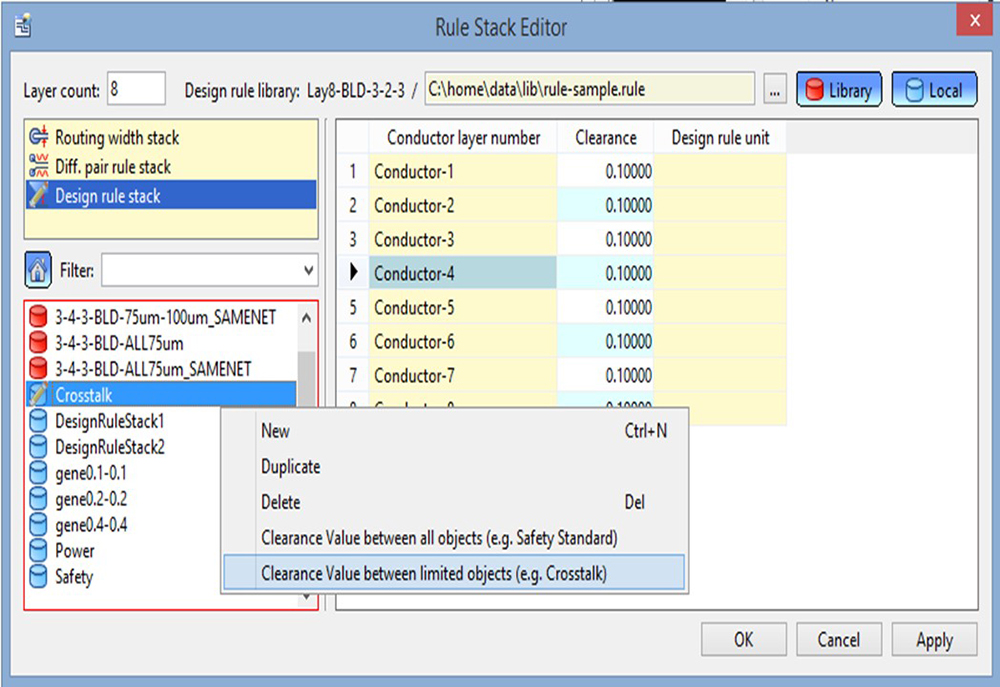

Utilizzando un rule stack editor durante la fase di progettazione del circuito, gli ingegneri hardware possono caricare le regole di progettazione che includono l’instradamento differenziale delle coppie e gli stack di larghezza di instradamento direttamente dalla libreria delle regole di progettazione nel loro schematico. Qui è possibile modificare e assegnare regole selezionate per migliorare il controllo delle coppie differenziali e del cross talk.

Enhanced variant handling

Nel Component Browserle varianti dei componenti possono essere gestite nello schema e assegnate in una tabella di facile utilizzo.

CR-8000-2018-5-DestinationVariation
Parts filtered in the design variation list can be displayed and their properties can be compared.


Design Force

Auto Complete & Route

L’instradamento manuale delle aree critiche è supportato da una nuova funzione Auto Complete & Route che i progettisti di layout possono utilizzare per completare manualmente le tracce instradate in modo automatico. I progettisti hanno anche la possibilità di cercare i percorsi su diversi livelli mentre inseriscono automaticamente le tracce.

CR-8000-2018-6-TrackSnapping

Bus Routing

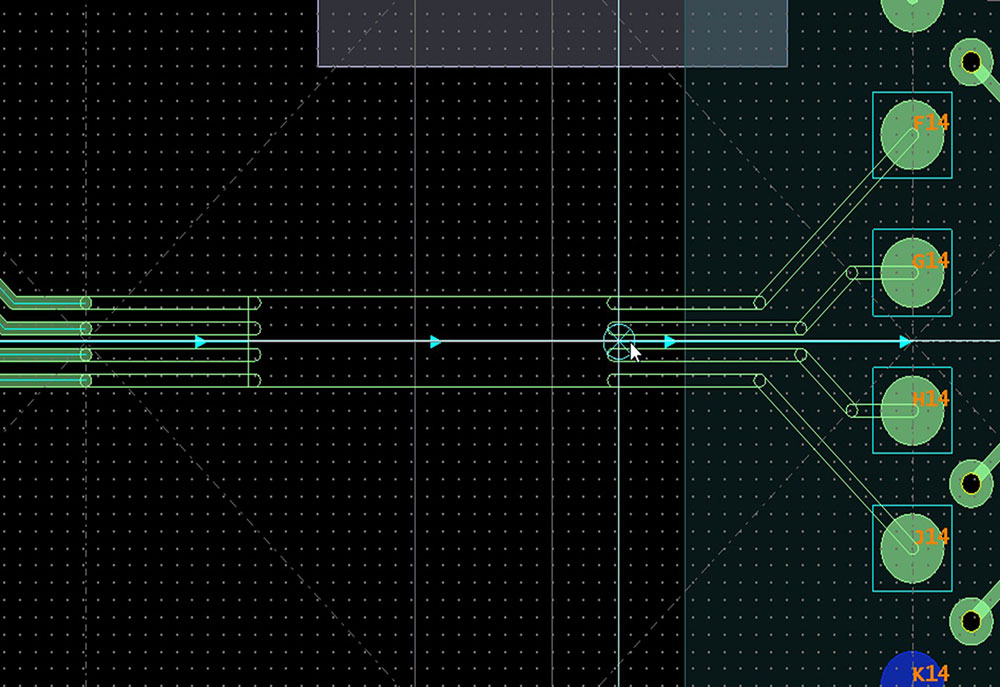

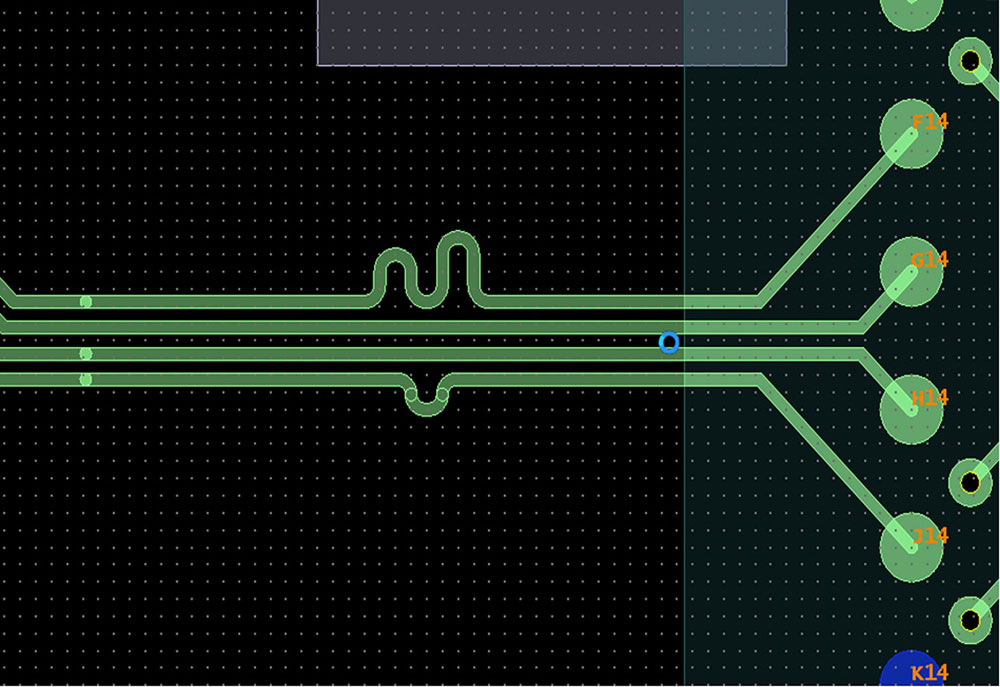

Una nuova funzione di bus routing consente ai progettisti di layout di disegnare percorsi per reti multiple da instradare su aree dense. Un ulteriore vantaggio è l’instradamento dei singoli segnali alla corretta lunghezza del segnale, in base ai vincoli di carico frontale dell’ingegnere hardware, in modo da rispettare i tempi e i budget.

Reindirizzamento con i componenti collegati

Se sono necessarie modifiche alle schede completamente posizionate e instradate, una funzione di reindirizzamento automatico consente ai pin dei componenti collegati di rimanere collegati con una semplice operazione di reindirizzamento durante il processo di spostamento. In tutte le operazioni, le specifiche relative al gioco e alla lunghezza del segnale sono controllate automaticamente e regolate da potenti algoritmi.

CR-8000-2018-8-ReRoute

Vias in poured conductive areas

To address manufacturing requirements for high-speed design, the automatic stitching of vias in poured conductive areas can be specified in comprehensive detail, i.e., inside area online, perimeter outline or both inside and perimeter.


CR-8000-2018-9-CopperVia

Checks extended to non-conductor items

Design-for-manufacturing (DFM) è stato migliorato per includere controlli per gli elementi non conduttori. Un controllo delle regole di progettazione assicurerà che i progettisti di riferimento dei componenti siano elencati nello stesso ordine delle parti per l’accuratezza dell’ispezione visiva.

CR-8000-2018-10-RefDesigatorCheck

3D PDF support

Design Force supporta la creazione di file PRC comunemente utilizzati per la stampa 3D. I file PRC possono essere aperti in applicazioni di authoring PDF come Adobe Acrobat®, dove vengono realizzati come file PDF 3D completo di modelli 3D e segnalibri per sfogliare il progetto.

CR-8000 - Design Force: 3D PDF support
CR-8000 – Design Force: 3D PDF support
