Ingegneria dei Circuiti a Livello di Sistema

Design Gateway consente di progettare un vero e proprio circuito a livello di sistema creando un blocco a livello di scheda o un simbolo di connettore per ogni singolo circuito e collegandoli insieme per definire un sistema completo. Gli ingegneri possono evitare di mantenere fogli di calcolo delle interconnessioni di sistema e gestirli con un design grafico intelligente. Grazie alla potenza della tecnologia di progettazione multischeda di Design Gateway, è possibile selezionare ogni simbolo della scheda e generare una netlist per ogni scheda, oppure creare una netlist completa a livello di sistema per supportare l’analisi completa di un prodotto.

Che siate alle prese con i complessi requisiti del DDR2/3/3/4 o di fronte all’incorporazione delle più recenti interfacce ad alta velocità, il Constraint Browser all’interno di Design Gateway vi permette di definire i vincoli per qualsiasi combinazione di reti, reti estese, coppie differenziali e bus utilizzando un approccio a foglio elettronico. Nello stesso caso, un utente può continuare ad aggiungere regole di layout per le reti e gestire regole di spaziatura complesse all’interno e tra di gruppi di reti.

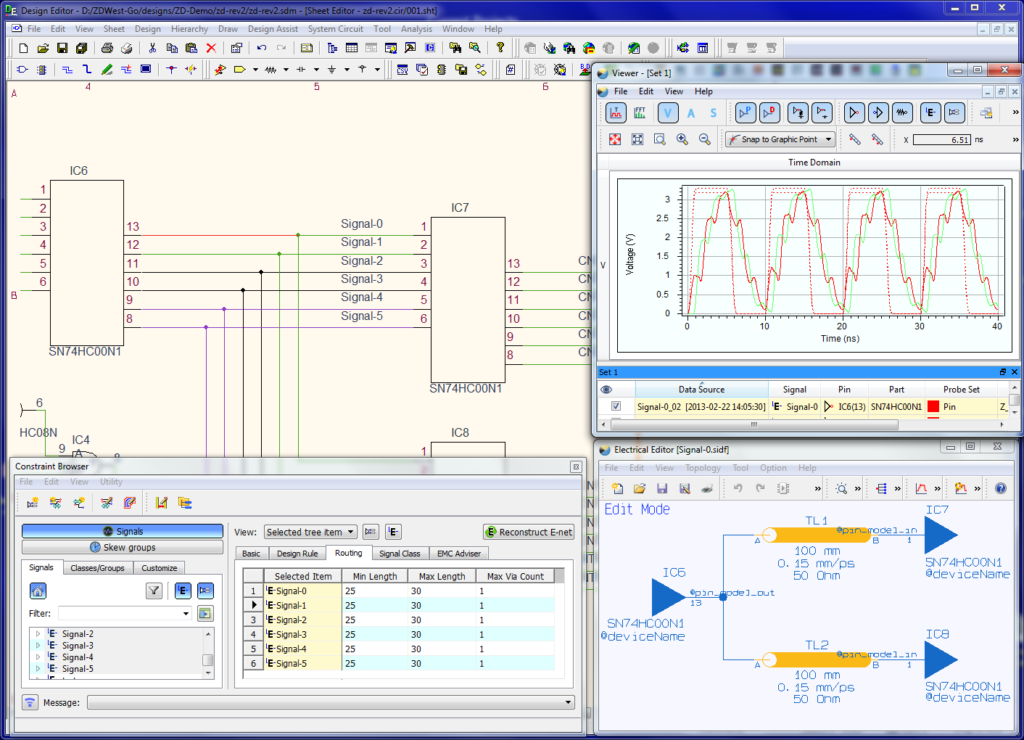

Grazie alla simulazione e verifica integrata e alla flessibilità di interfacciarsi con i migliori strumenti della categoria, Design Gateway riduce gli errori e migliora il tempo del ciclo di progettazione utilizzando lo stesso schema sia per il layout del PCB che per la simulazione. Sia che si richieda una simulazione analogica o digitale, verificando che i condensatori polarizzati siano collegati correttamente o assicurando che la tensione del segnale simulato non superi la potenza nominale di un componente, è possibile realizzare ciò in un flusso di co-design utilizzando Design Gateway.

I vantaggi del riutilizzo dei progetti sono ben noti, ma l’implementazione di una metodologia flessibile, facile da usare e in grado di sfruttare la gestione dei dati non è stata pienamente realizzata fino all’arrivo di Design Gateway. Design Gateway introduce un approccio flessibile che consente di progettare con circuiti certificati, utilizzare un circuito di un progetto esistente come modello per un nuovo progetto, o creare un progetto multi-PCB – utilizzando un approccio top-down o bottom-up. I circuiti a blocchi possono essere salvati in una libreria per essere catalogati, ricercati e aggiunti a un progetto. Il controllo delle revisioni può essere utilizzato per governare qualsiasi modifica a un circuito – tutto ciò fa parte del robusto approccio di Design Gateway per la gestione dei circuiti a blocchi.

Un pannello di controllo per gli strumenti di simulazione Spice (PSpice, LTSpice, HSPICE)

Circuit DR-Navi aiuta i team di progettazione a consolidare le competenze ingegneristiche e le migliori pratiche in una base di conoscenza centrale integrata con il processo di progettazione. Durante la pianificazione dei circuiti logici, gli ingegneri possono accedere a una serie di requisiti standard o creare istruzioni specifiche di progetto per pilotare le linee guida attraverso il flusso di progettazione del circuito stampato.

Learn more

Graphical Pin Manager (GPM), offre un efficace ambiente di co-design FPGA/PCB che fornisce supporto per gli ultimi dispositivi offerti dai fornitori di FPGA, come Xilinx, Altera, Lattice e Microsemi.

Learn more

Il Circuit Adviser di Design Gateway consente agli ingegneri di effettuare controlli elettrici avanzati e concomitanti durante la creazione di circuiti logici. Gli utenti possono specificare regole e condizioni, creare risultati di controllo, incrociare i risultati con il progetto e generare report.

Design Gateway Viewer è un visualizzatore di dati schematico originale con funzionalità di analisi complete, quali cross-probing, visualizzazione dei vincoli, classi di segnale e molto altro ancora.

Scenario EX consente di verificare le caratteristiche elettriche e la topologia di connessione delle tracce di segnale. Permette “What-If Scenarios” di dati schematici e di layout per ottimizzare il funzionamento di un circuito. Può essere utilizzato sia per la progettazione interattiva che per la verifica del progetto.
