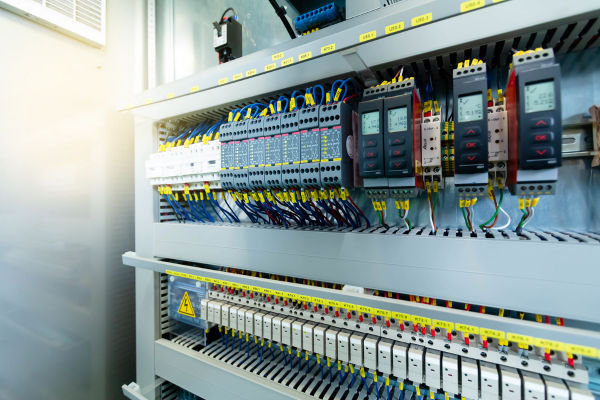

Progettazione e produzione di armadi elettrici

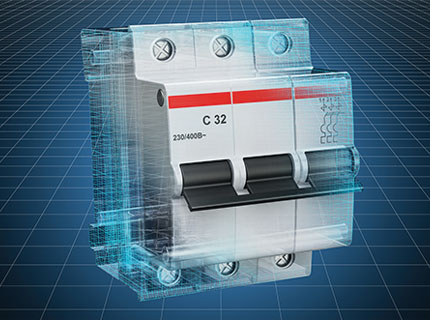

Progettazione in 2D per risultati in 3D

Gli ingegneri elettrici creano principalmente progetti in 2D. Sebbene la progettazione in 3D offra enormi vantaggi, l’impegno necessario per apprendere i complessi strumenti meccanici 3D rappresenta una notevole perdita di produttività per i costruttori di quadri elettrici. E3.panel offre la rivoluzionaria possibilità di lavorare in un ambiente 2D, sfruttando al contempo tutti i vantaggi della progettazione di armadi 3D.

E3.panel consente di risparmiare tempo grazie a soluzioni intelligenti. Ogni modifica al progetto viene eseguita simultaneamente in 2D e 3D senza dover essere vincolati a rigidi flussi di lavoro. La possibilità di creare rappresentazioni 3D complete e viste 2D multiple garantisce una documentazione chiara e accurata a portata di click.

Instradamento automatico dei fili

E3.series permette l’instradamento automatico dei fili all’interno dell’armadio elettrico. I dati di connessione dello schema elettrico sono disponibili in modo automatico nella progettazione del quadro e l’algoritmo instrada i cavi nelle le canaline utilizzando il percorso più breve.

E3.series aggiunge anche l’importazione di DXF in E3.schematic per la visualizzazione dei dati, la possibilità di escludere determinati dispositivi dal DXF e la definizione dei fori per i condotti e le guide DIN (impostazione delle dimensioni e della spaziatura dei fori).

L’algoritmo avanzato con opzioni configurabili garantisce un cablaggio coerente per soddisfare i requisiti di diverse applicazioni di armadi. La scala 1:1 dei progetti fornisce lunghezze dei fili e dettagli di connessione accurati per alimentare processi di produzione automatizzati sempre all’avanguardia.

Smart Cabinet Building

E3.series accelera la digitalizzazione nella costruzione di armadi elettrici. I miglioramenti nella produttività aumentano tenendo conto di ogni singolo processo a valore aggiunto.

Per raggiungere questo obiettivo, le aziende Weidmüller, Komax, Zuken, Armbruster Engineering, and nVent Hoffman hanno creato l’iniziativa SMART CABINET BUILDING.

Per fornire soluzioni complete alle sfide di oggi e di domani, i leader tecnologici di diversi settori nella costruzione di quadri elettrici stanno unendo le loro competenze. Questa unione copre tutte le fasi del processo, dalla progettazione ECAD con un gemello digitale, al cablaggio digitale e all’assistenza post-vendita. Il risultato è una soluzione end-to-end perfettamente integrata che apre molte nuove possibilità.

Schema e quadro elettrico Auto-Sync

Il layout fisico di un armadio elettrico è una rappresentazione della connettività logica dello schema, e non un oggetto scollegato. La piattaforma E3.series, con la sua filosofia di progetto interconnesso e basata su un’unica fonte, garantisce automaticamente la coerenza tra più tipi di progetto e le diverse viste.

Ad esempio, la modifica del numero di componenti di una morsettiera sostituisce automaticamente il modello dell’armadio, se le assegnazioni di montaggio e di spazio sono valide. Tutti i componenti aggiunti nell’armadio sono subito disponibili nello schema per creare le connessioni logiche. La versatilità di iniziare la progettazione dallo schema, dall’armadio o dal layout funzionale, aiuta i team a scegliere la migliore soluzione negli attuali processi di progettazione.

.

E3.series FAQ

E3.series di Zuken è una soluzione leader basata su un’unica piattaforma per portare un progetto dall’ideazione alla produzione. Si tratta di una soluzione innovativa per la progettazione di cablaggi, armadi di comando, quadri elettrici e sistemi di cablaggio.

E3.series comprende tutti gli aspetti della progettazione elettrica, come la progettazione funzionale, lo schema dettagliato, il diagramma di cablaggio, il layout dell’armadio, la scheda elettronica, i report e la documentazione di produzione..
