Aumenta la collaborazione tra ECAD e MCAD

MCAD 3D Cablaggio elettrico

E3.3DTransformer - Collaborazione efficiente tra ECAD e MCAD

E3.3DTransformer di Zuken migliora il processo di collaborazione tra i team ECAD e MCAD e aiuta gli ingegneri a soddisfare i requisiti di qualità, affidabilità e alte prestazioni.

Il software supporta i file nativi delle principali piattaforme MCAD e i formati standard, eliminando così lunghi passaggi da un dominio all’altro.

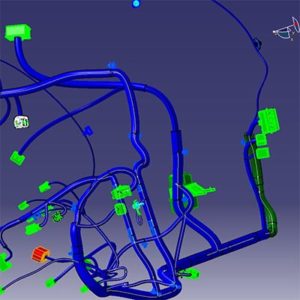

Lo strumento offre un’interfaccia utente di facile utilizzo con tempi di configurazione rapidi e un’applicazione intuitiva per trasformare i dati MCAD 3D in un modello topologico E/E completo.

e3-3d-tarnsformer-3d-wire-harness-400x400-1-300x300-1

Funzionalità principali

E3.3DTransformer offre un unico strumento che supporta un'ampia gamma di file. Le sue funzioni di ottimizzazione e di correzione della topologia dei cablaggi forniscono il collegamento mancante tra ECAD e MCAD. Identifica e rimuove i punti obsoleti o le giunzioni incoerenti, riducendo i tempi di progettazione e i costi, semplificando la comunicazione tra MCAD e reparto elettrico.

Fino al 75% più veloce di altri plugin e processi MCAD

Riduzione delle correzioni bidirezionali tra i team MCAD e ECAD

Componenti configurabili basati su regole

Supporto di formati 3D nativi e standard del settore

Applicazioni e formati supportati

  • Catia​
  • NX​​
  • Creo​​
  • SolidWorks​​
  • SolidEdge​​
  • Inventor​
  • 3D Topology data KBL – 2D and 3D Cable and Harness data exchange format​
  • VEC – 3D Topology Data (Vehicle Electrical Container) ​Standard E3.series format

e3-3d-transformer-ineratctive-elements-600x342-1

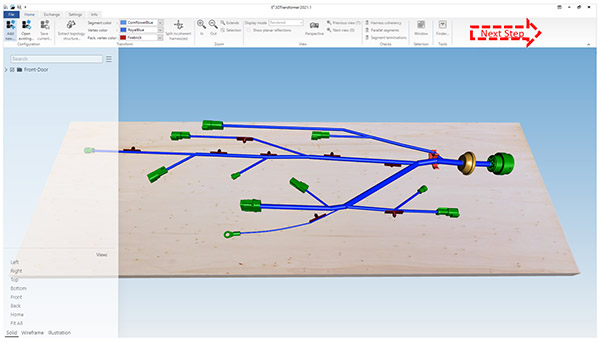

Un approccio semplice passo dopo passo

  • E3.3DTransformer supporta qualsiasi formato fornito dal team MCAD.
  • Le regole e i profili specifici dell’azienda vengono impostati per identificare facilmente bundle e componenti.
  • I controlli di coerenza integrati assicurano la verifica delle funzionalità e del layout prima di rilasciare i progetti al team ECAD.
  • Il processo di esportazione del modello trasforma i dati in formati standard di cablaggio.
  • I dati sono ora pronti per il team ECAD per creare disegni Formboard basati su dati di instradamento accurati.



Contattaci

E3.series FAQ

La serie E3.di Zuken è una soluzione leader su un’unica piattaforma per portare un progetto dall’ideazione alla produzione. Si tratta di una nuova soluzione per la progettazione di cablaggi, armadi di controllo, quadri elettrici e sistemi di cablaggio.

E3.series comprende tutti gli aspetti della progettazione elettrica, come la progettazione funzionale, lo schema dettagliato, il diagramma di cablaggio, il layout dell’armadio, la scheda elettronica, i report e la documentazione di produzione.
