E3.topology - linking logical designs to the physical world

E3.topology porta i progetti logici nel mondo fisico. Le schede di topologia create in qualsiasi scala possono essere aggiunte all'intero progetto E3.series.

Crea dinamicamente spazi di installazione per cruscotti o pannelli di controllo

Definisce i percorsi di collegamento tra gli spazi di installazione e collocare i componenti negli spazi

Calcolo automatico di diametro, peso e costo del segmento

instradamento automatico di segnali, fili e cavi tra gli spazi di installazione

Distribuzione di componenti e generazione di schemi elettrici

Le lastre possono rappresentare il telaio di un veicolo o il layout di un impianto, gli spazi di installazione come il cruscotto o i pannelli di controllo vengono facilmente aggiunti alle lastre. I collegamenti tra questi spazi di installazione rappresentano percorsi di cablaggio o passerelle per cavi. Le viste alternative di dispositivi logici contenuti nello stesso progetto sono semplicemente collocate negli spazi di installazione rilevanti.

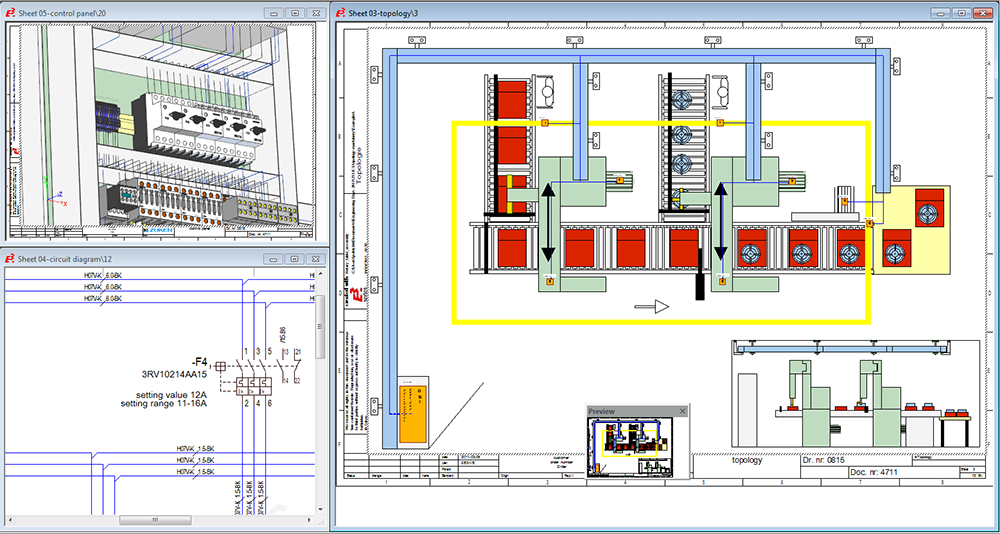

Mentre il processo di dettaglio continua, la logica del segnale e le informazioni sui cablaggi dallo schematico vengono automaticamente visualizzate nella vista topologica e i cablaggi o le canaline per cavi iniziano ad essere definiti automaticamente. I dispositivi in linea possono essere facilmente aggiunti e le configurazioni alternative possono essere testate rapidamente. Rapporti speciali descrivono in dettaglio i percorsi, compresi i costi e le stime di peso.
