E3.series - Progettazione di sistemi e cablaggi
Zuken E3.series offre numerose funzioni e una gestione delle varianti per creare e gestire configurazioni di progetto per un’ampia gamma di veicoli. È possibile gestire facilmente il 150% di rappresentazioni di progetti attivando o disattivando rapidamente i circuiti desiderati.
La collaborazione tra E3.series e gli strumenti MCAD facilita la progettazione simultanea. E3.topology porta i progetti logici nel mondo reale. I collegamenti, i fili e i cavi tra le aree di installazione possono essere instradati automaticamente. Il motore di controllo delle regole di progettazione integrato previene gli errori, aumenta la produttività e migliora la precisione per la produzione.
Cosa può fare E3.series per te
Funzioni avanzate e automatizzate e controlli elettrici
Output completi per la produzione e la documentazione
Libreria di formati nativi e gestione dei dati di progettazione
E3.series caratteristiche e soluzioni
Molto più di un semplice CAD
E3.schematic è il modulo principale della piattaforma E3.series che consente la creazione di schemi per i sistemi di controllo elettrico.
E3.topolgy è uno strumento che consente di rappresentare il telaio di un veicolo, aggiungendo facilmente spazi di installazione come il cruscotto o il pannello di controllo. Le connessioni tra questi spazi di installazione rappresentano percorsi di cablaggio o passaggi di cavi.
Le viste alternative dei dispositivi logici vengono mantenute nello stesso progetto e inserite nei relativi spazi di installazione.
E3.ReportGenerator è uno strumento per la creazione di report personalizzati provenienti da progetti E3.series in pochi e semplici passaggi. Questi report possono essere configurati in base a vari parametri ed esportati in diversi formati.
E3.formboard è una soluzione completa per la creazione di schemi di cablaggi per la produzione di veicoli automobilistici. Sono disponibili fogli di diverse dimensioni da utilizzare per la produzione. La funzionalità automatica facilita il posizionamento, la disposizione e il dimensionamento del cablaggio e dei suoi segmenti.
E3.formboard è integrato con E3.cable. I dati di interconnessione logica definiti in E3.cable vengono utilizzati direttamente in E3.formboard e qualsiasi modifica apportata in uno dei due moduli viene aggiornata automaticamente.
Il Component Cloud per la serie E3.integra il proprio database. Le librerie sono fornite direttamente dai produttori dei rispettivi componenti elettronici.
È possibile creare componenti e simboli con tutti gli elementi aggiuntivi, ad esempio terminali e guarnizioni. Inoltre, la definizione dei segnali a tutti gli errori è priva di funzionalità “drag and drop”.
E3. La gestione delle revisioni garantisce che tutte le modifiche siano tracciate e documentate. Le revisioni alternative dei progetti vengono confrontate e verificate l’una con l’altra e tutte le modifiche vengono salvate e archiviate in formato grafico e testo.
Casi applicativi
- Comunicato Stampa
Gennaio 08, 2013
Alexander Dennis selects E3.series
Comunicato Stampa
- Comunicato Stampa
Novembre 10, 2015
Racetech saves Harness Design Time with E3.series
Comunicato Stampa, Wire Harness Engineering, Garantiamo una Reattività Aziendale
- Comunicato Stampa
Febbraio 25, 2014
Automotive quality processes recognized by Continental
Comunicato Stampa
Progettazione schemistica
Gli ingegneri che lavorano a nuovi progetti o all’aggiornamento di sistemi attuali si affidano a dati e informazioni corretti e riutilizzabili. Una libreria di componenti intelligenti, che garantisce la disponibilità di soli componenti aggiornati, aiuta a guidare la progettazione grazie alla selezione automatica dei componenti e alla semplice funzionalità “drag-and-drop”.
Oggetti come sorgenti di alimentazione, fusibili, interruttori, dispositivi complessi e carichi richiedono una simulazione per facilitare i test funzionali. Gli interruttori e i contatti del progetto sono controllati dalla tensione e dalla corrente che attraversano il circuito, simulando il funzionamento reale. Mentre la corrente passa attraverso il carico, è possibile controllare la tensione di oggetti come lampade o motori e fornire all’utente tutte le informazioni necessarie.
Per saperne di più

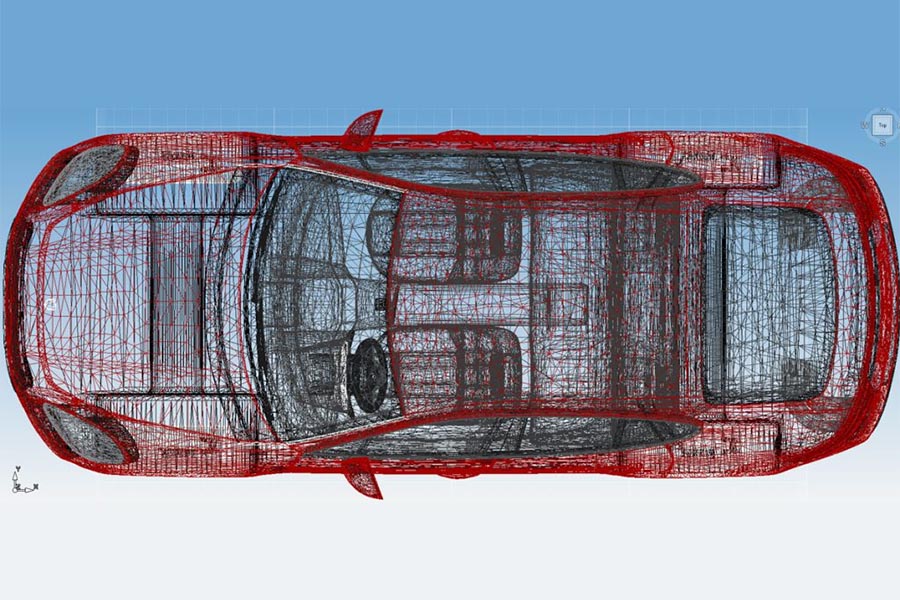

Integrazione MCAD
E3.series consente la creazione di un gemello digitale grazie alla sincronizzazione dei dati tra ECAD, MCAD e altri sistemi IT aziendali. Il flusso di lavoro versatile di E3.series aiuta i team di progettazione a lavorare in modo autonomo e collaborativo per soddisfare tutte le richieste del progetto.
Gli ingegneri elettrici possono lavorare insieme alla progettazione meccanica grazie all’interfaccia bidirezionale tra MCAD ed ECAD. Grazie alle opzioni di “flattening” viene semplificato l’uso di un modello di cablaggio 3D per la creazione di schemi per la produzione.
Per saperne di più
Progettazione della topologia
L’ottimizzazione della topologia è fondamentale per raggiungere obiettivi prestazionali predeterminati e ottenere il miglior layout per i cablaggi dei veicoli. Nelle prime fasi della progettazione, il grado di dettaglio è basso, mentre la libertà di progettazione è elevata. Introducendo uno strumento a supporto della progettazione già nella fase iniziale dei cablaggi dei veicoli, aumenta la possibilità di lavorare con un layout più efficiente.
Uno strumento specifico per la topologia migliorerà il processo di progettazione esplorando diversi approcci nella fase iniziale di progettazione per determinare la soluzione migliore. Gli strumenti possono essere utilizzati per predefinire i criteri di instradamento dei segnali e delle sorgenti di alimentazione, in modo da facilitare il corretto instradamento dei fili.
Per saperne di più
Progettazione di cablaggi
I progettisti di cablaggi necessitano di schemi di layout 1:1 che includano tabelle di connessione, clip, termoretraibili e tubi convoluti. La capacità di determinare automaticamente le lunghezze dei fili e di calcolare il diametro esterno dei segmenti e delle diramazioni del cablaggio velocizza i processi di progettazione. La selezione automatica delle viste dei connettori e la corretta selezione dei terminali, compresi gli elementi associati come guarnizioni, gusci posteriori e tappi di chiusura, sono necessarie per ridurre tempi e costi e consentire un approccio “right-first-time”.
La generazione automatica di rapporti, come le distinte dei materiali, contribuisce a ridurre il carico di lavoro delle attività banali, automatizza il processo e consente ai progettisti di continuare a progettare.
Per saperne di più

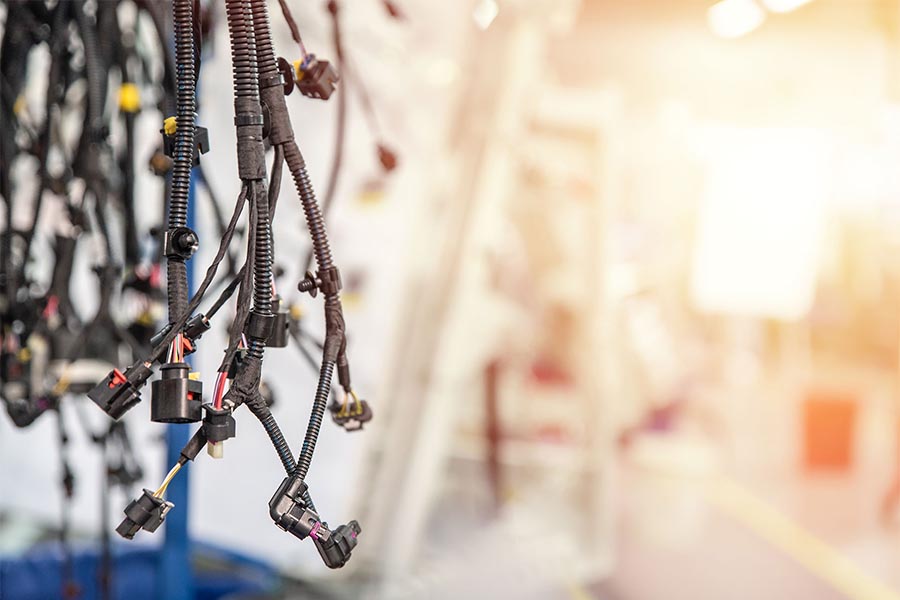

Produzione di cablaggi
I dati di progetto intelligenti e lo studio accurato dello scopo del progetto sono la base per sfruttare i vantaggi dei processi di assemblaggio migliorati digitalmente. Le opzioni di reporting e la documentazione automatizzata semplificano le fasi di assemblaggio e di assistenza.
I dati di progetto sempre aggiornati garantiscono coerenza e qualità in tutto il processo ingegneristico. Grazie alla configurazione automatica del progetto, le informazioni sull’etichettatura, il taglio, il layout, la definizione dell’area eliminano molti processi manuali soggetti a errori.
Per saperne di più
Distinte base e liste di fili
La generazione automatica di offerte, preventivi, distinte base, liste di fili e altri report per guidare i processi a monte e a valle, è oggi la prassi migliore. I report possono essere utilizzati per il calcolo dei costi o dai team di produzione per le distinte dei materiali.
Gli strumenti intelligenti di generazione dei report aiutano gli utenti a creare modelli di report personalizzabili. I report esportati direttamente alle principali soluzioni PLM e PDM creano un trasferimento di dati senza soluzione di continuità tra i reparti.
Per saperne di più
Processi di produzione automatizzati
Semplificare il lungo processo di preparazione dei manuali delle istruzioni del lavoro, utilizzando i dati di progetto per creare, inviare e gestire dati per il processo di costruzione dei cablaggi. Il processo utilizza i dati di produzione accurati raccolti nella fase di progettazione.
I manuali di istruzioni personalizzabili precostituiti garantiscono la coerenza dei dati tra i progetti. Le azioni automatiche consentono routine di automazione personalizzate e ripetibili per assemblare le istruzioni di assemblaggio. La combinazione di dati di progetto accurati e report configurabili migliora il controllo della qualità e aumenta la produttività.
Per saperne di più
E3.series FAQ
La serie E3.di Zuken è una soluzione leader su un’unica piattaforma per portare un progetto dall’ideazione alla produzione. Si tratta di una nuova soluzione per la progettazione di cablaggi, armadi di controllo, quadri elettrici e sistemi di cablaggio.
E3.series comprende tutti gli aspetti della progettazione elettrica, come la progettazione funzionale, lo schema dettagliato, il diagramma di cablaggio, il layout dell’armadio, la scheda elettronica, i rapporti e la documentazione di produzione.
