Progettazione elettrica per macchine industriali
Schemi elettrici e soluzioni di progettazione di armadi elettrici
E3.series - Progettazione di armadi elettrici
La serie E3.di Zuken è una soluzione leader su un’unica piattaforma per portare un progetto dall’ideazione alla produzione. Grazie alla gestione avanzata delle sbarre e alla visualizzazione dell’armadio in 3D e 2D, E3.series consente agli ingegneri di progettare armadi di controllo, piastre e sistemi di cablaggio per un’ampia gamma di macchine industriali. Comprende schemi di dettaglio, cablaggi e documentazione di produzione completa.
E3.series trasforma lo sviluppo del prodotto con soluzioni di gestione dei dati elettrici che si collegano perfettamente ai sistemi PLM e PDM esistenti. La documentazione conforme alle norme IEC 81346 e IEC 61355 consente agli ingegneri di creare progetti modulari.
Cosa può fare E3.series per te
Funzioni avanzate e automatizzate e controlli elettrici
Output completi per la produzione e la documentazione
Libreria di formati nativi e gestione dei dati di progettazione
E3.series caratteristiche e soluzioni
Molto più di un semplice CAD
E3.schematic è il modulo principale della piattaforma E3.series che consente la creazione di schemi per i sistemi di controllo elettrico.
E3.cable viene utilizzato per progettare e rappresentare gli schemi dei cavi e i disegni dei cablaggi. E3.cable è un’estensione di E3.schematic che consente di raggruppare i singoli fili in multipolari o fasci di cavi, di aggiungere protezioni e strutture a fascio di cavi ai multipolari e di visualizzarli automaticamente nello schema.
Sistemi e sottosistemi completi, come unità di controllo, apparecchiature rack o persino scatole nere, possono essere replicati come blocchi funzionali in un progetto gerarchico.
E3.ReportGenerator è uno strumento per la creazione di report personalizzati provenienti da progetti E3.series in pochi e semplici passaggi. Questi report possono essere configurati in base a vari parametri ed esportati in diversi formati.
E3.panel consente agli ingegneri di disporre i componenti all’interno degli armadi di comando sia in 2D che in 3D. La logica dei segnali viene utilizzata direttamente dallo schema elettrico E3.schematic.
I cavi possono essere instradati automaticamente all’interno dell’armadio di controllo grazie alla funzione di instradamento automatico.
E3.panel fornisce una soluzione di progettazione integrata per la progettazione avanzata degli armadi elettrici. Grazie al collegamento con le macchine per la lavorazione dei fili, i fili possono essere spellati, crimpati e stampati automaticamente.
Il Component Cloud per la serie E3.integra il proprio database. Le librerie sono fornite direttamente dai produttori dei rispettivi componenti elettronici.
È possibile creare componenti e simboli con tutti gli elementi aggiuntivi, ad esempio terminali e guarnizioni. Inoltre, la definizione dei segnali a tutti gli errori è priva di funzionalità “drag and drop”.
E3. La gestione delle revisioni garantisce che tutte le modifiche siano tracciate e documentate.
Le revisioni alternative dei progetti vengono confrontate e verificate l’una con l’altra e tutte le modifiche vengono salvate e archiviate in formato grafico e testo.
Casi applicativi
- Case Study
Ottobre 04, 2021
INORCOAT
The start-up company INORCOAT relies on Zuken’s E3.series for the development of environmentally friendly nanotechnology coating systems. INORCOAT’s first system was recently put into operation at the Portuguese National Bank for the coating of dies for euro coins.
Read now
- Case Study
Marzo 13, 2020
Hydro-Québec
Hydro-Québec ha semplificato la progettazione delle sue sottostazioni di rete elettrica introducendo il software di ingegneria elettrica Zuken E3.series. Oltre ad accelerare la creazione di nuovi progetti e le modifiche ai progetti esistenti, l'azienda ha anche ottenuto un risparmio di tempo utilizzando modelli per duplicare i sottocircuiti che vengono ripetuti più volte tra i progetti.
Read now
semplifica la progettazione delle sue sottostazioni di rete elettrica
- Case Study
Novembre 22, 2018
Kellenberger
Case Study, Kellenberger, Options and Variants, Manufacturing and Service Documentation
riduce del 90% il tempo necessario per generare schemi specifici per il cliente
- Case Study
Novembre 22, 2018
Weidmüller
Case Study, Weidmüller, Garantiamo una Reattività Aziendale, Electro-Mechanical Cabinet Design, Configuration Management
Fino al 75% di riduzione della progettazione di pannelli
Progettazione schemistica
Gli ingegneri che lavorano a nuovi progetti o all’aggiornamento di sistemi attuali si affidano a dati e informazioni corretti e riutilizzabili. La libreria di componenti intelligenti, basata su componenti, garantisce che siano disponibili solo parti aggiornate per aiutare la progettazione. Le selezioni automatiche dei componenti e i segnali predefiniti consentono una funzionalità di trascinamento semplice e veloce.
I segnali vengono instradati secondo criteri definiti dall’utente dopo il posizionamento dei componenti, in base al cablaggio o alle informazioni sul segnale. Gli schemi di connessione vengono mantenuti e aggiornati ogni volta che la posizione di un componente viene modificata.
Per saperne di più

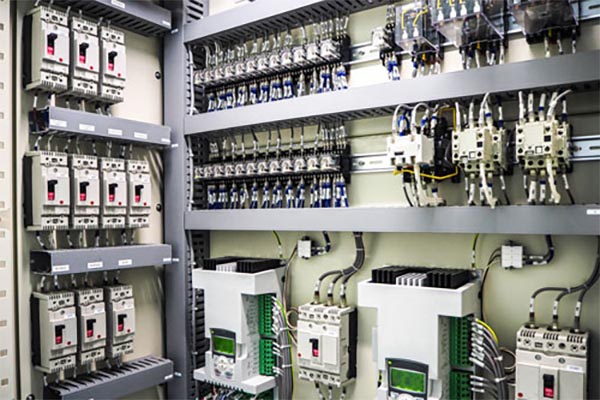

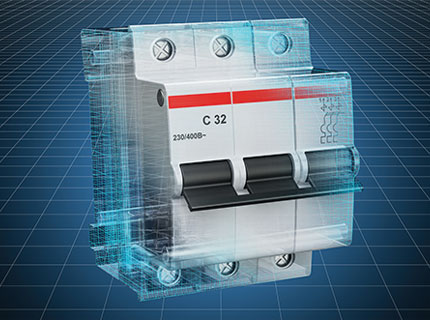

Progettazione armadi
I progettisti di armadi progettano la disposizione dei componenti all’interno dei quadri elettrici. Possono creare progetti sia in 3D che in 2D con punti di fiaaggio automatici intelligenti che consentono di posizionare facilmente i componenti nella loro posizione corretta.
La possibilità di prevenire gli scontri e le limitazioni di altezza e di distanza comporterebbe un enorme miglioramento.
La possibilità di navigare tra il pannello e lo schema e le modifiche a entrambi vengono visualizzate immediatamente. Questa funzionalità garantisce che tutte le viste del progetto siano corrette e aggiornate.
Per saperne di più

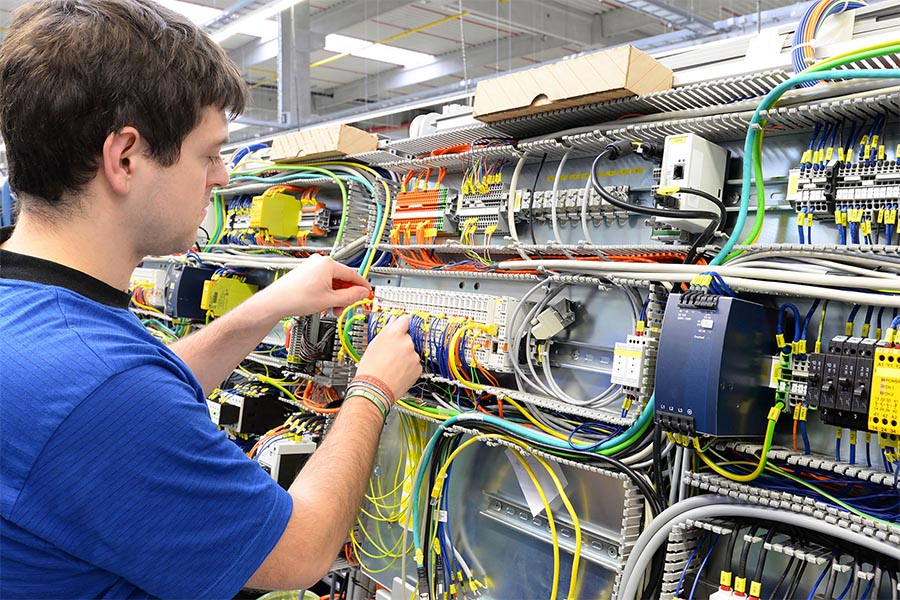

Percorso dei fili
Il cablaggio è una sfida comune nella progettazione di armadi elettrici tradizionali. I progettisti del cablaggio quando calcolano i percorsi, devono considerare gli spazi di cablaggio, le linee di corrente, le dimensioni dei fili e la connettività logica.
La serie E3.series controlla la capacità di riempimento delle canaline e le reinstradazioni necessarie per garantire il mantenimento degli standard di cablaggio.
E3. series utilizza un algoritmo avanzato con opzioni configurabili per garantire un cablaggio coerente con una vasta gamma di applicazioni per quadri elettrici. I progetti in scala 1:1 forniscono lunghezze dei fili e dettagli di connessione accurati per consentire processi di produzione automatizzati all’avanguardia.
Per saperne di più

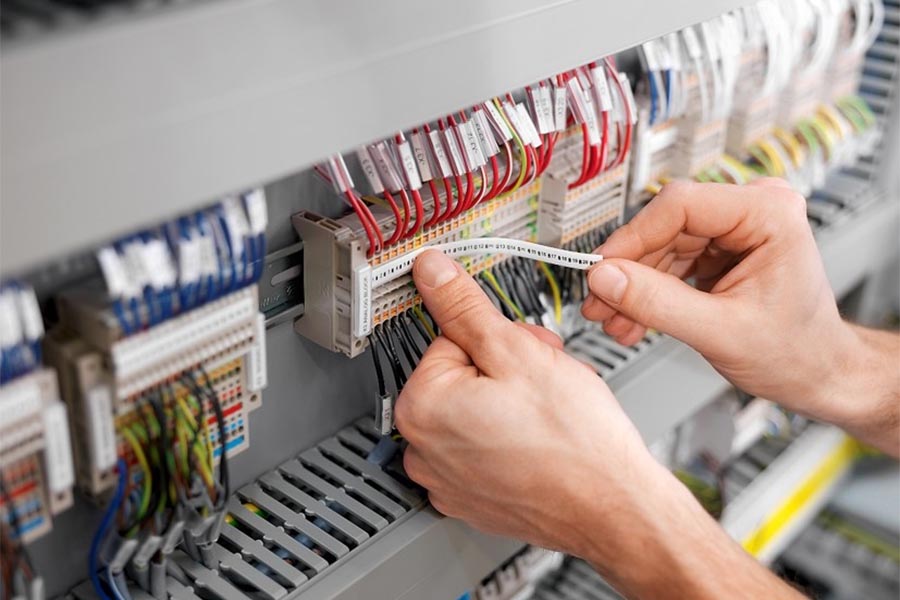

Lavorazione e assemblaggio dei fili
L’assemblaggio di produzione richiede lunghezze di fili e informazioni di connessione precise per consentire l’automazione della produzione. I dati digitali della serie E3.possono essere utilizzati da macchine di taglio e lavorazione dei fili altamente automatizzate. Il risultato può portare a una riduzione dei tempi di lavoro.
I dispositivi di connessione per l’etichettatura, la siglatura e altre opzioni di stampa dei fili possono essere automatizzati, riducendo così la possibilità di errori nella produzione.
La richiesta di produrre istruzioni di assemblaggio chiare e reportistica configurabile aiuterebbe a estrarre i dati di progettazione per utilizzare le più recenti tecnologie di automazione.
La possibilità di definire dati 3D con parametri di montaggio dettagliati e distribuzione dello spazio, aiuta il team di progettazione a creare layout precisi ed accurati.
Per saperne di più
Produzione intelligente di armadi elettrici
La digitalizzazione offre molte opzioni per l’ottimizzazione dei processi produttivi. Tuttavia, la produttività assoluta aumenterà solo se si prenderanno in considerazione i singoli processi a valore aggiunto.
E3.series e i nostri partner di Smart Cabinet Building sono in grado di fornire una soluzione completa chiavi in mano per le sfide attuali e future nella produzione di quadri elettrici. Collegando i leader tecnologici nelle diverse aree della produzione di armadi elettrici e mettendo in comune le loro competenze e il loro know-how in tutte le fasi del processo.
Per saperne di più

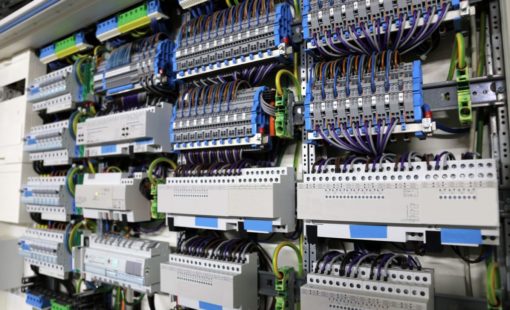

Macchine di foratura e fresatura
Gli ingegneri hanno bisogno di informazioni esatte sul montaggio e sul taglio per consentire alla produzione di azionare macchine automatiche per la foratura e la fresatura. I dati 3D precisi dei modelli STEP e le descrizioni di montaggio dettagliate aiutano gli utenti a creare layout di armadi di alta qualità. I controlli delle regole di progettazione aiutano a convalidare la forma, il montaggio e la funzionalità del progetto del quadro elettrico.
Grazie alla disponibilità di dati di progettazione intelligenti per l’automazione della produzione e dell’assemblaggio a valle, è possibile collegarsi alle principali macchine intelligenti per la produzione di armadi.
Grazie alla possibilità di collegare le macchine di produzione tramite una soluzione di configurazione PLC, i produttori possono ottimizzare il flusso di lavoro digitale.
Per saperne di più
Distinte base e liste di fili
È indispensabile disporre di distinte base ed elenchi di fili automatizzati per fornire dati precisi sui componenti. Una libreria, un progetto a sorgente unica con connettività logica e fisica e lunghezze dei fili precise creano un processo di progettazione intelligente che automatizza le selezioni di fili, terminazioni e periferiche.
Le opzioni di creazione dei rapporti facilitano la creazione di più formati e configurazioni per consentire, ad esempio, di passare facilmente dalla rappresentazione degli assiemi di armadietti come parti singole o numeri di assiemi combinati.
Le molteplici opzioni di reportistica configurabili consentono ai team di progettazione di produrre un pacchetto completo di produzione e assemblaggio.
Per saperne di più
E3.series FAQ
La serie E3.di Zuken è una soluzione leader su un’unica piattaforma per portare un progetto dall’ideazione alla produzione. Si tratta di una nuova soluzione per la progettazione di cablaggi, armadi di controllo, quadri elettrici e sistemi di cablaggio.
E3.series comprende tutti gli aspetti della progettazione elettrica, come la progettazione funzionale, lo schema dettagliato, il diagramma di cablaggio, il layout dell’armadio, la scheda elettronica, i rapporti e la documentazione di produzione.
Per saperne di più
