Documentazione per la Produzione di Cablaggi

Tabelle di collegamento e informazioni sul dimensionamento per la produzione di cablaggi
Menu

E3.formboard

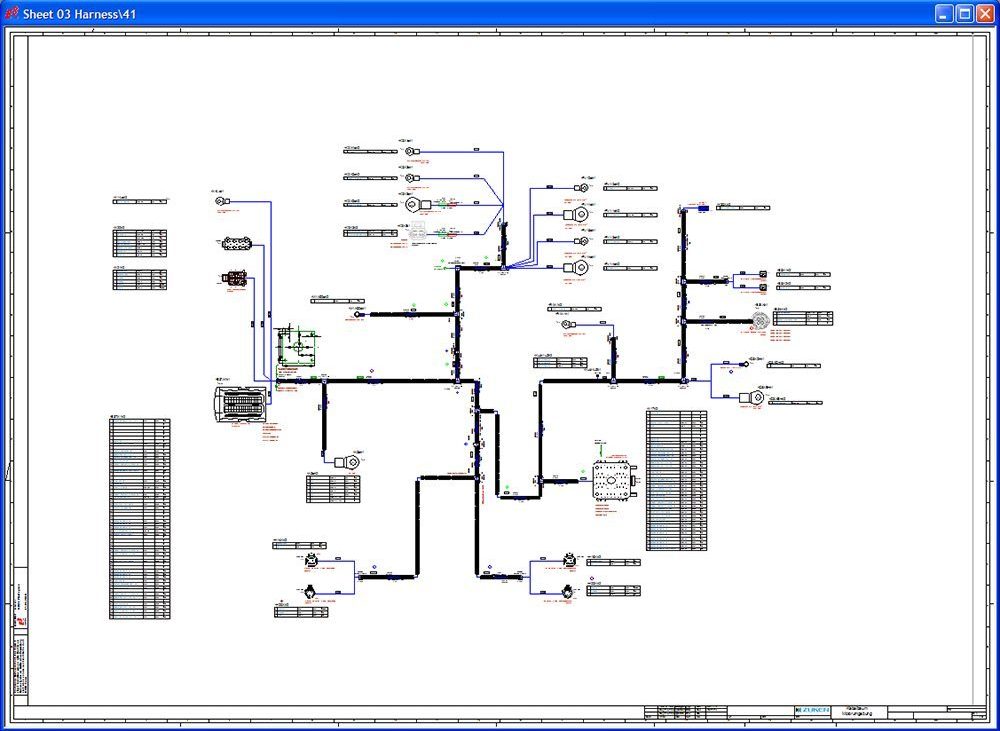

E3.formboard è una soluzione completa per la creazione di disegni di cablaggio per la produzione. Su qualsiasi dimensione del foglio, è possibile creare uno o più disegni di fabbricazione. La funzionalità automatica facilita il posizionamento, la disposizione e il dimensionamento del cablaggio e dei suoi segmenti. La scheda E3.formboard è completamente integrata con il cavo E3.cable. I dati logici di interconnessione definiti in E3.cable vengono utilizzati direttamente nella scheda E3.formboard, e le modifiche apportate in entrambi i moduli vengono automaticamente riportate.

Creazione di una documentazione di produzione completa

Calcolo automatico delle lunghezze dei cavi e dei diametri dei fasci di cavi

Tavole di connessione dinamiche con informazioni su pin, filo, cavo, segnale, calibro, colore e target

Controllo e regolazione delle lunghezze dei fili

Creazione ottimizzata di schede dimboard

I design delle schede Formboard includono tavoli di collegamento, clip, termoretraibile e convoluto. Le lunghezze dei fili vengono determinate automaticamente e un algoritmo di imballaggio calcola il diametro esterno dei segmenti del cablaggio. Per adattarsi alle dimensioni della carta, i rami del cablaggio vengono ruotati in qualsiasi punto e la speciale funzionalità di stampa consente di ristampare singole sezioni.

harness-builder-2017-featured-img

e3-formboard-2

Design autonomo della base di supporto

I connettori aggiunti alla lamiera dell’imbracatura includono automaticamente le tabelle di collegamento, mentre le linee di collegamento aggiunte tra i connettori definiscono i rami dell’imbracatura. I fili aggiunti ai pin delle tabelle di connessione vengono automaticamente instradati attraverso i segmenti di cablaggio più corti o predefiniti.

Schema integrato e design della scheda di memoria di bordo

Con l’integrazione di E³.formboard con E³.cable, i dati logici di interconnessione definiti in E³.cable vengono utilizzati direttamente in E³.formboard. Qualsiasi modifica apportata in uno dei due moduli viene automaticamente trasferita nell’altro.

Panoramica delle funzionalità della scheda E3.formboard

E3.formboard fornisce una soluzione completa per la creazione di disegni dei cablaggi per la produzione

I disegni della scheda E3.formboard forniscono una panoramica dei cavi e dei cablaggi come definiti nello schema elettrico e non-elettrico, compresi il posizionamento dei connettori, i segmenti di filo, i rivestimenti protettivi, le clip, le etichette, ecc.

Le lunghezze dei fili vengono determinate automaticamente e un algoritmo di imballaggio calcola il diametro esterno dei segmenti del cablaggio. Per adattarsi alle dimensioni della carta, i fili del cablaggio possono essere ruotati su qualsiasi punto e la speciale funzionalità di stampa consente di ristampare singole sezioni.

Le tabelle di connessione configurabili possono essere inserite nel disegno per visualizzare informazioni su pin, fili, cavi, segnale, calibro, colore e target. Queste tabelle sono dinamiche, il che significa che un filo può essere aggiunto a un pin visualizzato nella tabella e collegato a un pin in un’altra tabella e Formboard instraderà automaticamente il filo da pin a pin attraverso i segmenti del cablaggio.

I segmenti di cablaggio possono essere evidenziati quando la lunghezza visualizzata sul foglio non corrisponde alla lunghezza di fabbricazione definita per ogni segmento. Questi segmenti “fuori scala” possono essere regolati automaticamente per visualizzare la corretta lunghezza di produzione assegnata ai segmenti dell’imbracatura.

La scheda E3.formboard è completamente integrata con il cavo E3.cable. I dati logici di interconnessione definiti in E3.cable sono utilizzati direttamente nella E3.formboard e le modifiche apportate in entrambi i moduli si riflettono automaticamente nell’altro.

I dati di produzione possono essere estratti dal progetto sotto forma di elenchi di fili, che includono informazioni sul percorso e sulla lunghezza. I moduli interfacciano l’E3.panel alle apparecchiature di produzione come le macchine per la preparazione del filo Komax e gli utensili di perforazione, punzonatura e taglio Perforex.
