E3.series Release 2023

La release 2023 del sistema ECAD E3.series di Zuken contiene importanti miglioramenti nelle applicazioni per la progettazione di quadri elettrici e la pianificazione di cavi. L’ergonomia di utilizzo è stata ulteriormente migliorata grazie alle ampliate opzioni di accesso e modifica delle informazioni del database direttamente dal disegno.

Monaco di Baviera, 27 giugno 2023 – Zuken presenta la nuova versione 2023 del suo sistema di progettazione ECAD/Fluid design E3.series, impiegato con successo da oltre 4.500 clienti e più di 50.000 utenti in tutto il mondo nei settori dell’ingegneria meccanica e impiantistica, della tecnologia energetica, della costruzione di automobili e veicoli, nonché dell’aerospaziale e della difesa. E3.series viene continuamente aggiornato in collaborazione con i clienti per far sì che la gestione e le funzioni siano sempre orientate alle esigenze attuali degli utenti.

Per la release 2023, le funzionalità 3D delle applicazioni di E3.series per la progettazione di quadri elettrici (E3.panel) e di cablaggi (E3.formboard) sono state ampliate in diversi punti importanti. Inoltre, la gestione della creazione e dell’aggiornamento degli schemi elettrici e dei piani dei cavi con le applicazioni centrali E3.schematic e E3.cable è stata rivista con una serie di perfezionamenti che consentono di lavorare in modo intuitivo con un numero ridotto di operazioni individuali.

Progettazione di quadri elettrici in 3D

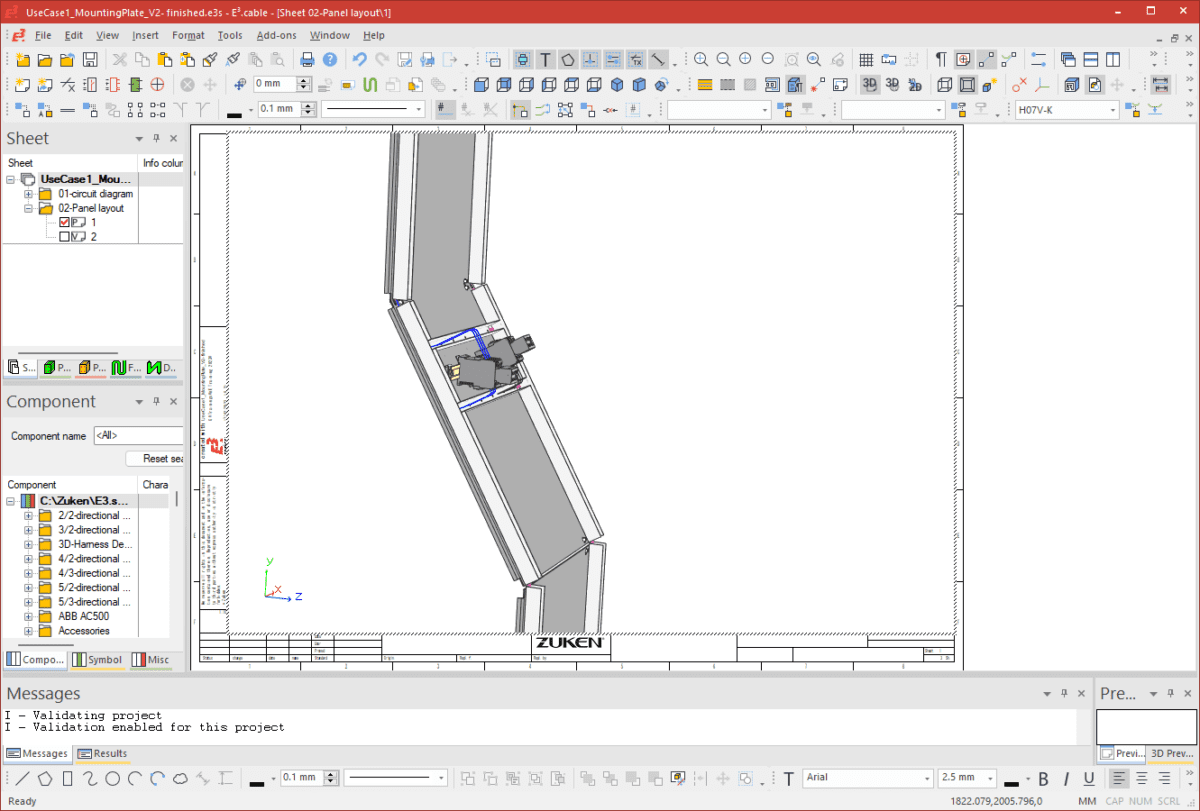

Con l’estensione della funzionalità 3D nel layout degli armadi di comando, si è tenuto conto soprattutto degli spazi di installazione sempre più ristretti degli armadi di comando nell’ingegneria meccanica. Elementi come i pannelli di montaggio possono quindi essere disposti e modificati in qualsiasi angolazione.

Anche la vista 2D degli elementi del layout dell’armadio, ancora molto utilizzata per i lavori di dettaglio, è stata ampliata con la possibilità di creare diverse viste 2D collegate. In questo modo, le modifiche ai dettagli possono essere effettuate nella vista più appropriata per il compito da svolgere. Le modifiche apportate in una delle viste vengono aggiornate in tempo reale su tutte le altre viste (ad esempio, quella del lato posteriore).

Grazie all’estensione dei controlli delle sezioni trasversali per le parti di arresto e i relativi punti di connessione, la selezione della parte di arresto corretta da un gruppo selezionato puo’ essere automatizzata. Ciò comporta un notevole risparmio di tempo nella gestione del database assicurando una perfetta selezione automatica della parte di arresto.

Progettazione di cablaggi in 3D

Le migliorie 3D delle applicazioni della serie E3.per la progettazione di cablaggi, E3.3DTransformer e E3.formboard, riguardano in particolare l’importazione di geometrie 3D da sistemi CAD meccanici con una singola operazione. Con E3.3DTransformer, i percorsi geometrici dei cavi provenienti da 3D vengono convertiti nelle viste 2D necessarie per la creazione della documentazione per l’assemblaggio dei cablaggi.

In E3.formboard vengono poi aggiunte le informazioni relative all’elettricità, come l’assegnazione dei pin dei connettori, l’assegnazione dei cavi, gli elementi di schermatura e le tabelle di dimensionamento. Inoltre, la gamma di funzioni è stata ampliata con la possibilità di leggere direttamente i file Harness XML, i file KBL e i file PLMXML.

Workflow efficiente

Il lavoro quotidiano con E3.series è stato reso più efficiente grazie, tra l’altro, all’ampliamento delle opzioni di accesso e modifica delle proprietà dei dispositivi, delle dimensioni e degli attributi dei componenti. Le informazioni sui componenti e sulle connessioni, che in precedenza si potevano modificare solo tramite una finestra di proprietà separata, possono ora essere selezionate e modificate direttamente nel disegno utilizzando il tasto destro del mouse oppure tramite nomi esplicativi. Verifiche supplementari assicurano il mantenimento della coerenza ed evitano sovrascritture indesiderate.

La versione internazionale di E3.series Release 2023 nelle versioni in lingua tedesca e inglese è disponibile da subito, mentre la versione multilingue con tutte le 12 lingue sarà consegnata alla fine di settembre.
